TE Connectivity HALVONEX コネクタ

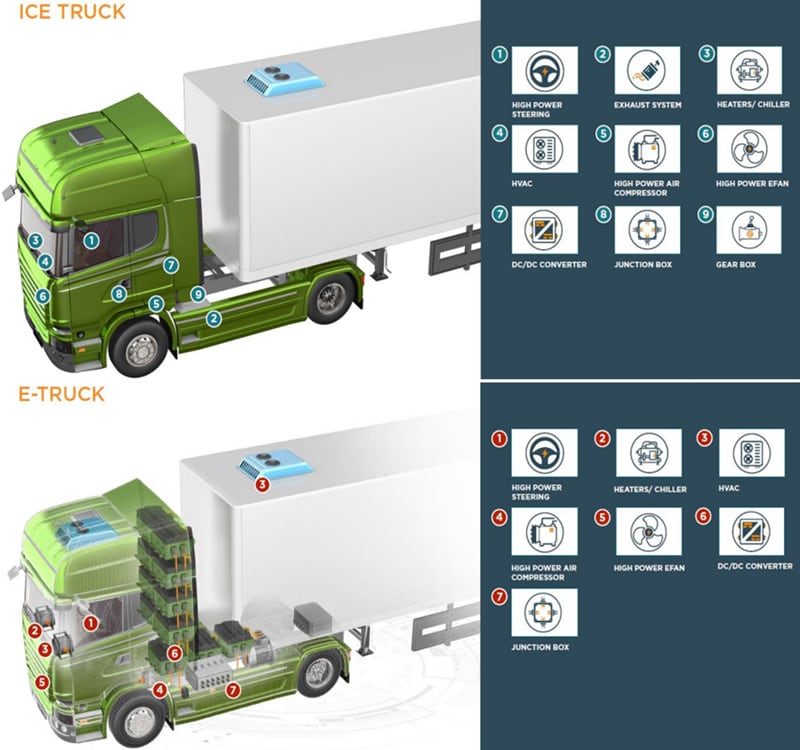

TE ConnectivityのHALVONEXコネクタは、48Vアーキテクチャ向けにカスタマイズされたコンパクトな密閉設計での高性能電源接続を供給します。低電圧/ 低電力と高電圧/ 高電力システムのギャップを埋めるこのポートフォリオは、コンパクトな設計で最大電流400Aに対応する堅牢でスケーラブルなソリューションを提供します。HALVONEX コネクタは、振動、熱、密閉性が重要となる過酷な環境に耐えるよう設計されています。HALVONEX コネクタは、トラック、バス、オフハイウェイ車両、農業と建設、フォークリフト、産業機器における電気パワートレインと補助システムの需要を満たしています。
HALVONEX Maxコネクタ
HALVONEX Maxコネクタは、高度な PCON21端子テクノロジーを通して、ハイパワー性能を提供します。これらのコネクタは、ハイブリッドおよび純電気自動車の高電圧接続システムにおける高まる接続の需要に応じるよう設計されています。パワートレインおよび補助アプリケーション用に設計されたこれらのコネクタは、幅広い電線サイズをサポートし、柔軟性と信頼性を確保しています。HALVONEX MAXコネクタは、厳しい条件に耐えるように構築されており、効率的で持続可能な動作のための強固な基盤を提供します。
特徴
- ハイパフォーマンス：
- 端子は最大400Aの高電力に対応する48Vアーキテクチャをサポート
- 嵌合力の低減によりエルゴノミック性能が向上
- 20mm²以上のすべてのサイズで振動性能を強化するために設計されたシングルワイヤシールとケーブルクランプ
- セキュアソリューション：
- インターフェイスの密閉により、保護性能を強化
- 2色による識別（カラーコーディング）オプションによる、ポカヨケ防止と安全性強化
- コンタクトの配列と保持機能により、端子を嵌合方向に確実に固定
- 難燃性のUL 94 V-0材料で製造
- HV要件を満たしつつ、ユーザーの安全を確保することで保護を提供
- 柔軟性に富んだ設計:
- 50mm²～95mm²までの細いワイヤサイズに対応した新しいコネクタとコンタクトにより、ユーザーの設計自由度を向上
- 90°および180°の両方で電線対電線および電線対基板構成を実現
- さまざまなアプリケーションに対応できるよう、1および2ポジション構成で利用可能
- 容易な組み立て
- 2つのコーディング（コードA：黒、コードB：エメラルドグリーン）が利用可能
- 機械的キーイング（位置決め）機能による簡素化された組み立てで誤嵌合を防止
- 接続部のリブ位置を変更することで、複数のキーの組み合わせが可能
アプリケーション
- バッテリ駆動デバイス
- 電気自動車（EV）
- 再生可能エネルギー システム
- 効率的で安全な低電圧動作を必要とするその他のデバイス
仕様
- 最大電線電圧および定格電流：最大95mm2に対して60V（最大100V）、400A
- 動作温度範囲: -40°C ~ 120°C
- IP67およびIP69K定格
ビデオ
View Results ( 34 ) Page
| 部品番号 | データシート | 色 | 接合部の性別 | 性別 | 筐体材質 | アクセサリ タイプ | 位置数 | タイプ |
|---|---|---|---|---|---|---|---|---|
| 2461719-1 |  |
Polybutylene Terephthalate (PBT) | 2 Position | |||||
| 2282162-1 | |
|||||||
| 1355328-1 | |
Black | Without Socket Contacts | Receptacle (Female) | Polyamide (PA) | 2 Position | Receptacle Housing | |
| 2461719-2 | |
Polybutylene Terephthalate (PBT) | 2 Position | |||||
| 2461739-2 | |
Blue (Light Blue) | Terminal Position Assurance (TPA) | |||||
| 2461739-3 | |
Gray | Terminal Position Assurance (TPA) | |||||
| 2461741-2 | |
Cable Clamp | ||||||
| 2461741-3 | |
Cable Clamp | ||||||
| 2461742-2 | |
Cover | ||||||
| 2461742-3 | |
Cover |
