Texas Instruments ADS131B02-Q1 2チャンネルデルタシグマADC
Texas Instruments ADS131B02-Q12チャネルΔΣアナログ・デジタル・コンバータ（ADC）は、2チャネル、同時サンプリング、24ビット、デルタシグマ（ΔΣ）ADCです。このADCは、広いダイナミック・レンジ、低消費電力、バッファード・アナログ入力を提供し、車載バッテリ管理システム（BMS）に最適です。ADC入力は、双方向バッテリ電流測定用のシャント抵抗器、高電圧測定用の抵抗器-分圧器ネットワーク、または温度センサー（サーミスタやアナログ出力温度センサーなど）に直接インターフェイス接続できます。
Texas Instruments ADS131B0２-Q1個別ADCチャンネルは、センサの入力に応じて個別に設定できます。低ノイズ、プログラマブルゲインアンプ（PGA）によって、1～128の範囲のゲインを実現しており、低レベル信号を増幅できます。デバイスは、グローバルチョップモードが特徴で、温度と時間の経過にともなうオフセットドリフトを除去できます。さらに、オフセットとゲイン・キャリブレーション・レジスタが統合されており、シグナルチェーンのエラー除去に役立ちます。低ドリフト1.2Vリファレンス、および高精度発振器がデバイスに集積されており、プリント回路ボード（PCB）領域を削減できます。データ入力、データ出力、レジスタマップでのオプションの巡回冗長検査（CRC）によって、通信の整合性が維持されます。
完全アナログフロントエンド（AFE）は、20ピンTSSOPパッケージで販売されており、–40°C～+125°Cの工業温度範囲に指定されています。
特徴
- AEC-Q100自動車用として適格
- 40°C ～+125°C TA 温度グレード1
- 機能安全対応
- 機能安全システム設計を支援する文書を利用可能
- ２つの同時サンプリング、差動入力ADC
- プログラマブル・データレート：最大32kSPS
- プログラマブルゲイン最高128
- ノイズ性能
- 1kSPSで0.82µVRMS 、ゲイン=08
- 温度と時間の経過にともなうオフセットドリフトを除去できるグローバルチョップモード
- 直接センサ接続のための高インピーダンス・アナログ入力
- 接地以下の入力信号計測が可能になる統合負の充電ポンプ
- チャンネル間の–120dBクロストーク
- 1.2V低ドリフト内部リファレンス
- 高精度内部発振器:
- 通信とレジスタマップでの巡回冗長検査（CRC）
- アナログおよびデジタル電源：2.7V～3.6V
- 低消費電力：3.3V AVDDおよびDVDDで３mW
アプリケーション
- 車載バッテリマネジメントシステム（BMS）
- 電流シャント計測
- 外部抵抗器分圧器を使用した電圧計測
- サーミスタまたはアナログ出力温度センサーを使用した温度測定
- EV充電ステーション
- 電子メータリング
- エネルギー貯蔵システム（ESS）

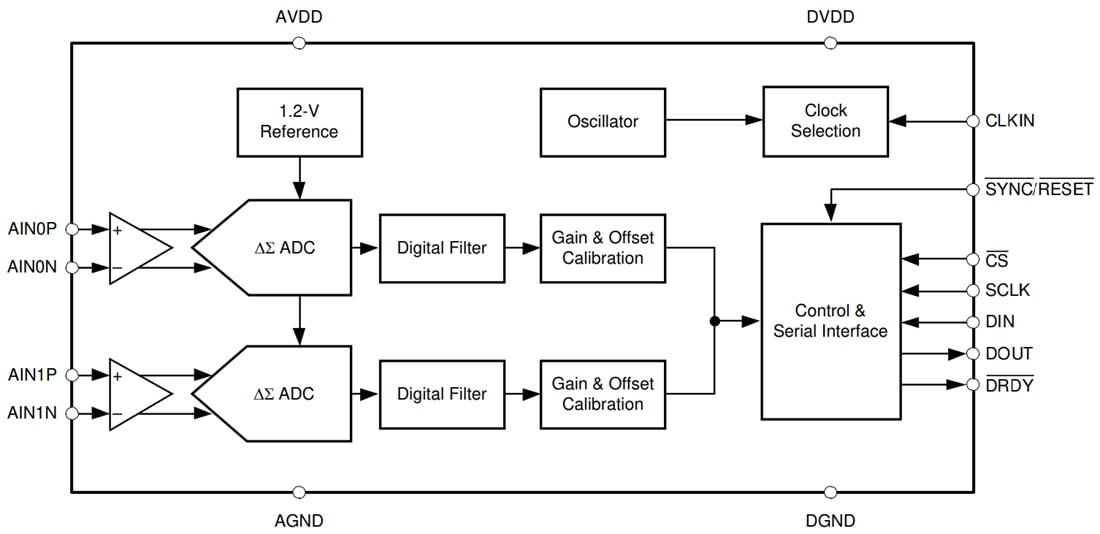

機能ブロック図
公開: 2022-01-18
| 更新済み: 2023-03-17
