Texas Instruments AMC0386およびAMC0386-Q1絶縁型変調器
テキサス・インスツルメンツ (Texas Instruments) AMC0386およびAMC0386-Q1 絶縁型変調器は、高電圧・高インピーダンス入力と外部クロックを備えた、高精度なガルバニック絶縁型デルタシグマ（ΔΣ）変調器です。これらの変調器は、ハイサイド（AVDD）で3V～5.5V、ローサイド（DVDD）で2.7V～5.5Vの電源電圧範囲で動作します。AMC0386およびAMC0386-Q1 絶縁型変調器は、10MHzの公称入力クロック周波数、150V/ns（最小）の高いCMTIを特徴としており、最大5kVRMS（60秒）の強化絶縁を提供します。これらの変調器は、15ピン、0.65mmピッチのSSOPパッケージで提供され、-40°C～125°Cの温度範囲で完全に仕様規定されています。AMC0386-Q1デバイスは、自動車アプリケーション用にAEC-Q100認定済みです。代表的なアプリケーションには、トラクションインバータ、車載充電器、DC/DCコンバータ、バッテリジャンクションボックス、サーバー電源装置（PSU）、エネルギーストレージシステム（ESS）、ソーラーインバータ、EV充電ステーションなどが含まれます。
特徴
- 車載アプリケーション向けにAEC-Q100認定済み：
- 温度グレード1：-40°C～125°C、TA
- 外付け抵抗器なしでACまたはDC電圧を直接検出できる内蔵高電圧抵抗分圧器
- 電源電圧範囲：
- ハイサイド（AVDD）：3V〜5.5V
- ローサイド（DVDD）：2.7V～5.5V
- 低DC誤差：
- オフセットエラー：±0.9mV（最大値）
- オフセットドリフト：±7µV/°C（最大値）
- 減衰誤差：±0.25%（最大値）
- 減衰ドリフト：±30ppm/°C（最大値）
- 高CMTI：150V/ns (最小値)
- ハイサイド電源喪失の検出
- 低EMI：CISPR-11およびCISPR-25規制に準拠
- 利用可能な入力オプション：
- AMC0386M06/-Q1：±600V、10MΩ
- AMC0386M06/-Q1：±1,000V、12.5MΩ
- 安全関連認定：
- DIN EN IEC 60747-17（VDE 0884-17）に準拠した強化絶縁耐圧：7000VPK
- UL 1577に準拠した絶縁耐圧：5000VRMS（1分間）
アプリケーション
- サーバー電源装置（PSU）
- エネルギーストレージシステム（ESS）
- ソーラーインバータ
- EV充電ステーション
- トラクション・インバータ
- オンボードチャージャー
- DC/DCコンバータ
- バッテリジャンクションボックス

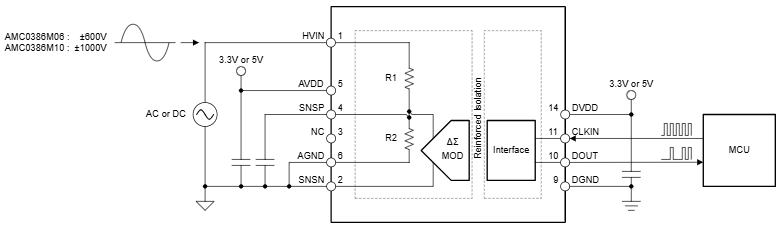

標準的なアプリケーション図

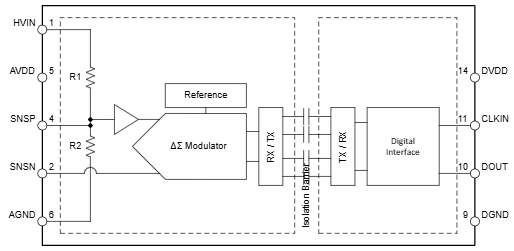

機能ブロック図

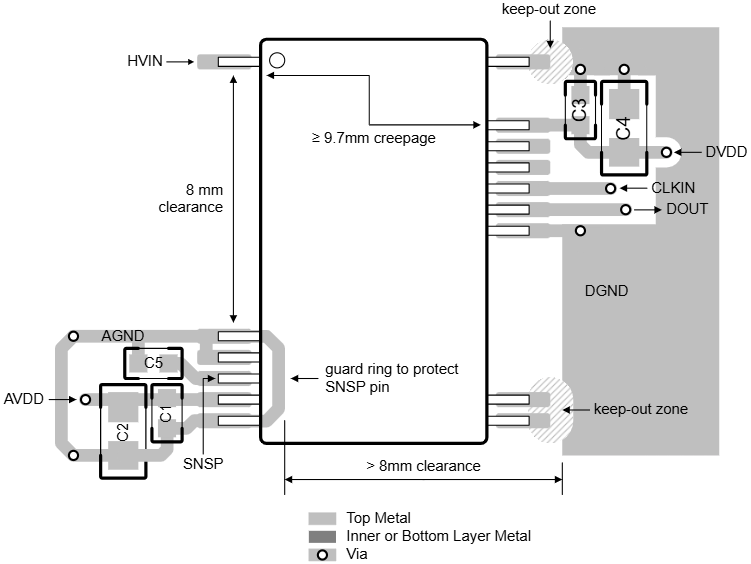

推奨レイアウト
