Texas Instruments AMC0x06M25/-Q1絶縁型デルタシグマ変調器
テキサス・インスツルメンツ (Texas Instruments) AMC0x06M25/-Q1 絶縁型デルタシグマ変調器は、±250mVの差動入力とデジタル出力を備えた高精度デバイスです。入力は、電流センシング回路で一般的に使用される低インピーダンスのシャント抵抗への接続に最適化されています。絶縁バリアは、異なるコモンモード電圧レベルで動作するシステムの各部を分離します。絶縁バリアは、磁気干渉に対する高い耐性があります。このバリアは、最大5kVRMS（DWVパッケージ）の強化絶縁と、最大3kVRMS（Dパッケージ）（60s）の基本絶縁を実現することが認定されています。TI AMC0x06M25/-Q1 絶縁型デルタシグマ変調器の出力ビットストリームは、外部クロックに同期します。AMC0x06M25/-Q1は、sinc3フィルタとOSR 256フィルタを組み合わせており、78kSPSのサンプルレートにおいて16ビットの有効分解能、または88dBのダイナミックレンジを実現します。
AMC0x06M25-Q1は、8ピンのワイドボディおよびナローボディSOICパッケージで提供されます。このデバイスは、温度範囲（-40°C～+125°C）で完全に動作が規定されています。
AMC0x06M25-Q1デバイスは、自動車アプリケーション用にAEC-Q100認定済みです。
特徴
- 自動車アプリケーション用にAEC-Q100認定済み：
- 温度グレード1：-40°C～+125°C、TA
- 線形入力電圧範囲：±50mV
- 電源電圧範囲:
- ハイサイド（AVDD）：3.0V〜5.5V
- ローサイド(DVDD): 2.7V～5.5V
- DC誤差が小さい:
- オフセット誤差：±200μV（最大値）
- オフセットドリフト：±2μV/°C（最大値）
- ゲイン誤差：±0.2%（最大値）
- ゲインドリフト：±30ppm/°C（最大値）
- 高CMTI：150V/ns（最小値）
- ハイサイド電源欠落検出機能
- 低EMI: CISPR-11およびCISPR-25規格に適合
- 絶縁定格：
- AMC0206M25-Q：基本絶縁
- AMC0306M25-Q1：強化絶縁
- 安全関連認定:
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL1577
アプリケーション
- モータドライブ
- 光起電インバータ
- サーバー電源装置（PSU）
- エネルギーストレージシステム
データシート

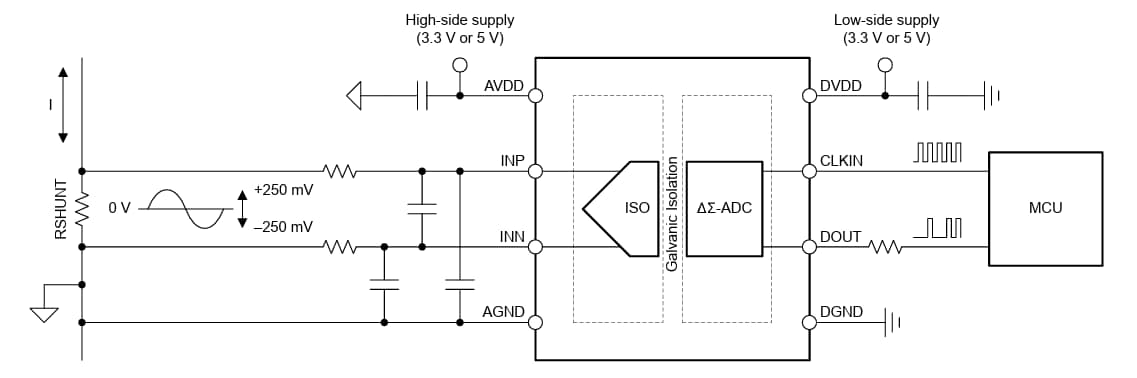

代表的なアプリケーション
