Texas Instruments CD74HCx4067/CD74HCx4067-Q1 アナログMux & デマルチプレクサ
テキサス・インスツルメンツ (Texas Instruments) CD74HCx4067/CD74HCx4067-Q1 アナログマルチプレクサとデマルチプレクサは、シリコンゲートCMOS技術が採用されているデジタル制御スイッチです。この機能によって、これらのデバイスは、標準のCMOS集積回路の低電力消費で、LSTTLに類似した動作速度を達成できます。これらのデバイスは、電圧供給範囲全体で変化する可能性のあるアナログ電圧を制御します。CD74HCx4067/CD74HCx4067-Q1は双方向スイッチで、任意のアナログ入力を出力として使用したり、あるいはその逆ができるようになります。これらのスイッチには、低オン抵抗、低オフ漏洩があります。また、これらのデバイスにはイネーブル制御があり、高い場合にすべてのスイッチをオフ状態に無効にします。Texas Instruments CD74HCx4067-Q1は、自動車アプリケーションのAEC-Q100認定を取得しています。
特徴
- 広いアナログ入力電圧範囲
- 低いオン抵抗（RDS（on））
- VCC = 4.5V、70Ω（標準）
- VCC = 6V、60Ω（標準）
- 高速スイッチングと伝播速度
- 4.5V時に6ns（標準）でのブレーク・ビフォア・メーク・スイッチング
- ナローボディとワイドボディの両方のプラスチックパッケージでご用意あり
- ファンアウト（過熱範囲）
- スタンダードの出力：10 LSTTL負荷
- バスドライバ出力：15 LSTTL負荷
- -55°C ~ +125°Cの広い動作温度範囲
- バランスのとれた伝搬遅延と遷移時間
- LSTTLロジックICに比べて大幅な電力削減
- HC型
- 2V～6V（動作）
- 高ノイズ耐性：NIL = 30%、NIH = 30%のVCC @ VCC = 5V
- HCTの種類
- 4.5V～5.5V動作
- 直接LSTTL入力ロジック互換性、VIL = 0.8V（最大）、VIH = 2V（最小）
- CMOS入力互換性、VOL、VOH時、Il <>
アプリケーション
- エネルギーインフラ
- ビルディングオートメーション
- 無線インフラ
- 電化製品
- データセンターおよびエンタープライズコンピューティング
- 小売オートメーションと決済
- 信号ゲート
- モジュレータ
- スケルチ制御
- デモジュレータ
- チョッパ
- 整流スイッチ
- アナログ・デジタル、およびデジタル・アナログ変換
- 周波数、インピーダンス、位相、アナログ信号ゲインのデジタル制御
その他のリソース
- CD74HCx4067-Datasheet
- CD74HCx4067-Q1-Datasheet
- アプリケーションノート：ロジックを活用した設計
- アプリケーションノート：低速、またはフローティングCMOS入力の影響
- アプリケーションノート：正しいテキサス・インスツルメンツ (Texas Instruments)信号スイッチの選択
- アプリケーション・ノート：Understanding and Interpreting Standard-Logic Data Sheets
- アプリケーションノート：複数のVCCを搭載したシステムでの高速CMOSと高度CMOSを活用
- 選択ガイド：ロジックガイド
- ユーザーガイド：ロジックポケットデータブック
- ユーザーガイド：信号スイッチのデータブック

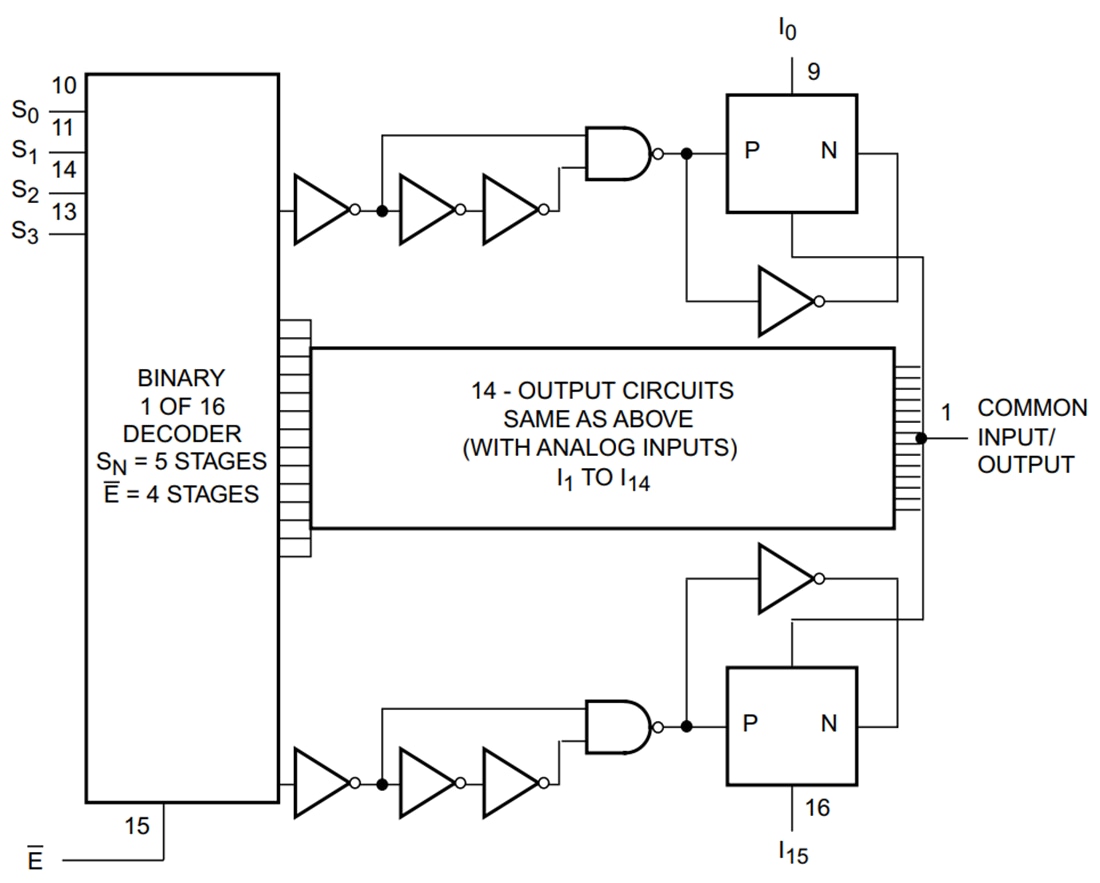

論理図（正論理）
開発ツール
Texas Instruments TMUXBQB-DYYEVM Multiplexer評価モジュール
TIのTMUX製品の製品ラインの迅速なプロトタイピングとDC特性が可能になります。
