Texas Instruments DS90UB9702-Q1 FPD-Linkデシリアライザ
Texas Instruments DS90UB9702-Q1 FPD-Linkデシリアライザは、堅牢な超高速7.55Gbps順方向チャンネルと47.1875Mbps双方向制御チャンネルを供給します。これらのチャンネルは、自動車用同軸ケーブルまたはSTPケーブルを介して、最大4つの生データセンサを中央処理装置に接続します。Texas Instruments DS90UB971-Q1シリアライザと組み合わせると、デシリアライザは、超高分解能(8MP+/40fps) またはさまざまなトポロジで複数のセンサをサポートするイメージャからビデオデータを受信します。
データが受信され、ダウンストリーム・プロセッサとインターフェイスするために、2つのMIPI CSI-2 D-PHY出力に集約されます。追加のCSIポートは、ポート複製に使用されます。柔軟なMIPI CSI-2出力は、ポートごとに複数の仮想チャンネルインターリーブをサポートして、複数のセンサ、露出、データタイプを差別化できます。この機能は、ビデオ集約モードと複製モードが特徴で、入力対出力ポートおよび仮想チャンネル (VC-ID) リマッピングをサポートします。
高度なデータ保護と診断機能は、システム全体の機能安全をサポートします。複数レベルのデータインテグリティのチェックと保護は、プログラム可能な健全性ステータス割込と連動して、車両での堅牢なセンサ・モジュールとリンク動作の確保に役立ちます。
特徴
- 自動車アプリケーションのAEC-Q100認定
- デバイス温度グレード2 (-40 ° ~ 105 °)
- デシリアライザは、最大4つのセンサから同時にデータを集約
- 7/8MP+ イメージャーをサポート
- 7.55Gbpsでのライン レート
- シングルエンド同軸ケーブル、またはシールド・ツイストペア(STP) ケーブル
- パワーオーバーケーブル (PoC) をサポート
- CSI v2.1準拠システムのインターフェイス
- 最大2の MIPI CSI-2 出力ポートと 1 つのレプリケーション ポートをサポート
- CSI ポート 0: MIPI CSI-2 出力ポート
- CSIポート1：MIPI CSI-2 出力ポート
- CSI ポート2：複製ポート
- 16つの仮想チャネルとVC-ID再マッピング
- 最大2の MIPI CSI-2 出力ポートと 1 つのレプリケーション ポートをサポート
- MIPI D-PHY v2.1互換性
- ポートあたり2つのクロックを備えた最大4つのデータレーン
- レーンあたり最大2.5Gbps、ポートあたり10Gbps
- オフボード処理用のクワッドCMLOUT出力ポート
- 4x4x FPD RX ポートから複製された CMLOUT ポート
- 同じラインレートで別のデシリアライザを駆動可能
- センサ同期および診断用のGPIOピン10本
- デュアルI2Cポート
- 凍結フレーム検出
- 自動レシーバ・イコライゼーション
- DS90UB971-Q1、DS90UB981-Q1、 DS90UB953-Q1 、 DS90UB953A-Q1 、DS90UB951-Q1、 DS90UB935-Q1 、DS90UB933-Q1、DS90UB913A-Q1シリアライザとの互換性
- 低電力スリープモード (GPIO状態保持を備えた)
アプリケーション
- 自動車ドライバ支援システム(ADAS)
- セキュリティと監視
- 産業用および民生用リモートカメラ
- 医療用画像処理システム

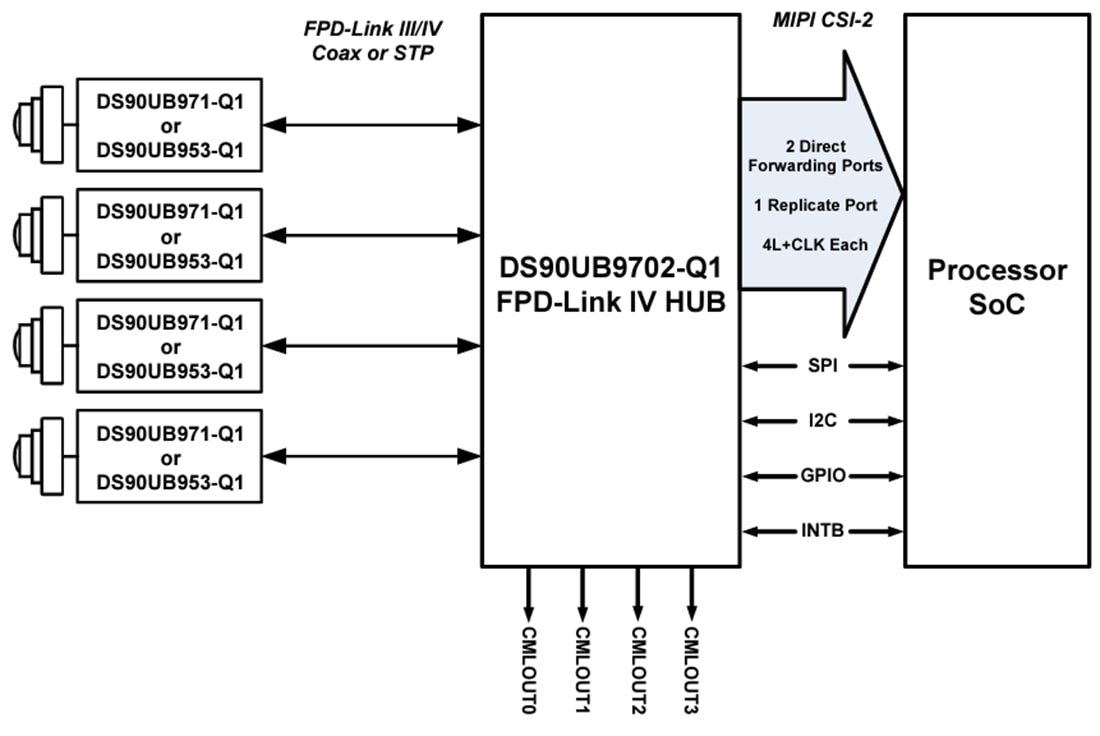

標準アプリケーション図
