Texas Instruments INA234 12ビットデジタル電流モニタ

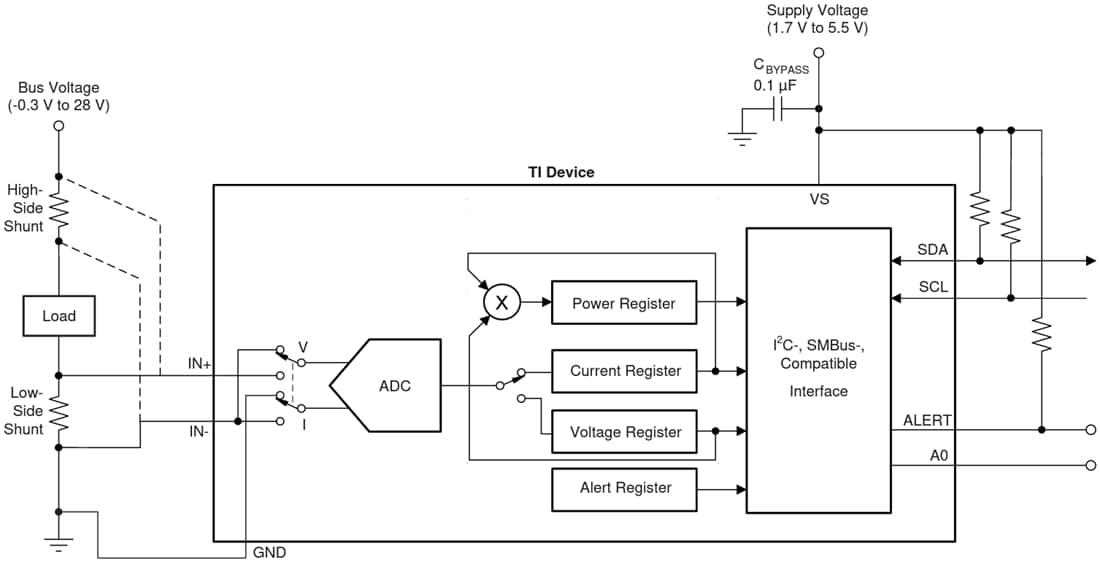

INA234は、ADC変換時間と平均化をプログラムできることが特長です。また、このデバイスにはプログラム可能な較正値および内蔵乗算器があるため、アンペア単位の電流およびワット単位の電力の数値を直接読み出すことができます。このデバイスはINピンに印加されるバス電圧を監視し、過電流・低電流状態、および過電圧・低電圧状態に対してアラートを発生できます。電流測定モード時の入力インピーダンスが高いため、値の小さいシステム電流の測定に必要となる大きな電流検出抵抗器を使用できます。

Texas Instruments INA234は、電源電圧にかかわらず、-0.3V～28Vの同相バス電圧での電流を検出できます。デバイスは、1.7V～5.5Vの単一電源で動作し、通常動作で300µA（代表値）の電流を消費します。このデバイスは低消費電力のスタンバイモードに移行できます。この場合の動作電流はわずか2.2µA（代表値）です。
