Texas Instruments INA700 I2C出力デジタルパワーモニタ
Texas InstrumentsINA700I2C出力デジタル・パワー・モニターは、電流センシング・アプリケーション用に設計されたシャント抵抗と 16 ビットデルタシグマADC を内蔵しています。このデバイスは、–0.3V〜+40Vの共通モード電圧範囲で、±15.728Aまでのフルスケール電流を測定することができます。INA700は、統合された発振器を使用して±0.5％の精度で、電流、バス電圧、ダイ温度、電力、エネルギー、および蓄積電荷を報告し、必要な計算をバックグラウンドで実行します。統合温度センサは、ジャンクション温度範囲で±3°Cの精度を持っています。
INA700の低オフセットおよびゲインエラードリフトは、製造中に温度キャリブレーションを必要としないシステムでの使用を可能にします。このデバイスは、50µs〜4.12msの選択可能なADC変換時間と、1x〜1024xのサンプル平均を提供しています。この機能により、測定データのノイズを低減し、過電流検出ウィンドウの最適化が可能となります。Texas Instruments INA700は、ソリューションのサイズを最小限に抑え、熱性能を最大化するために小型のPowerWCSP（DSBGA）パッケージで提供されています。
特徴
- 低損失集積シャント抵抗器
- 内部抵抗2mΩ （TA =25°C）
- TA ±15A = 25°C（定格電流）
- 高分解能、16-bit delta-sigma ADC
- ワイドコモンモード範囲：-0.3V〜+40V
- 電流、バス電圧、電力、内部温度、エネルギー、充電を報告
- プログラム可能変換時間と平均化
- 電流監視精度
- 合計測定誤差：±0.5%（5A）
- オフセット電流：±1.5mA（最大）
- ゲインエラー：±0.5%（5Aで最大）
- ゲインエラードリフト：±50ppm/°C（最高）
- 電力監視精度
- 0.85%で5Aの精度
- エネルギーと充電精度
- 1.35%で5Aの精度
- 内部監視と障害検出
- （最大）精度±0.5％の発振器
- 2.94MHz4つのピン選択可能アドレスを持つ高速I2Cインターフェイス
- 2.7V〜5.5Vの電源で動作
- 640µA（標準）動作電流
- シャットダウン電流：5µA (最大）
アプリケーション
- ノートブックコンピュータ
- Smartphones
- 工業バッテリパック
- スマートネットワーク・インターフェイス・カード（NIC）
- ハードウェア・アクセラレータ・カード

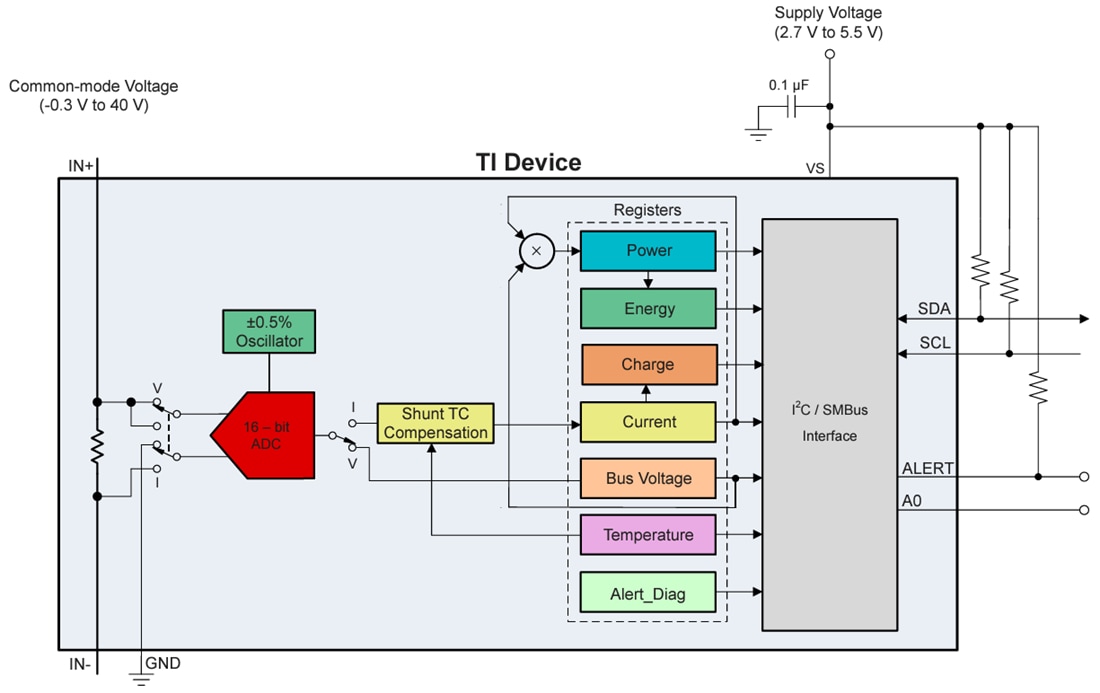

機能ブロック図
関連のある開発ツール
Texas Instruments INA700EVM & INA701EVM評価モジュール
INA700/INA701の主な機能と性能の評価を目的としたコンパクトなプラットフォームです。
