Texas Instruments LM25149/LM25149-Q1バックDC/DCコントローラ
Texas Instruments LM25149/LM25149-Q1同期バックDC/DCコントローラは、42V、超低 IQ 同期バックDC/DCコントローラで、高電流、単一出力アプリケーション向けです。コントローラは、ピーク電流モード制御アーキテクチャを使用して、ループ補償を容易にし、過渡応答を高速化し、優れた負荷とライン安定化を向上させます。LM25149/LM25149-Q1は、大電流アプリケーションを対象に正確な電流共有を用いてインターリーブ・モードで設定できます。必要に応じて、ほぼ100％の負荷サイクルで最低3.5Vの入力電圧でV動作します。
LM25149/LM25149-Q1には、アクティブEMIフィルタとデュアルランダム・スペクトラム拡散（DRSS）の2つの独自のEMI低減機能があります。アクティブEMIフィルタは、DC入力バスでのノイズまたはリップル電圧のセンシングを行い、位相外キャンセレーション信号を注入して妨害を低減します。DRSSには、低周波数三角形および高周波ランダム変調が組み合わされており、それぞれより低い周波数およびより高い周波数帯域でのEMIを軽減できます。このハイブリッド技術は、業界標準EMC試験の複数の解像度帯域幅（RBW）設定に整合します。
LM25149/LM25149-Q1の追加機能には、150°Cの最大接合部温度動作、軽負荷状態での消費電流を低減するためのユーザー選択可能なダイオードエミュレーション、障害報告および出力監視用の開ドレインパワーグッドフラグが含まれます。また、プリバイアス負荷への高精度イネーブル入力、単調スタートアップ、統合VCCバイアス供給レギュレータとブートストラップダイオード、内部3msソフトスタート時間、自動回復を用いた熱シャットダウン保護もあります。
Texas Instruments LM25149/LM25149-Q1コントローラは、3.5mm × 5.5mm熱的に強化された24ピンVQFNパッケージに収められており、熱放散を支援する露出パッドが備わっています。LM25149-Q1は、車載用アプリケーションのAEC-Q100認定を受けています。
特徴
- 機能安全対応
- 機能安全システム設計を支援する文書を利用可能
- 2つの統合EMI緩和メカニズム
- より低い周波数でのEMI性能の強化を目的としたアクティブEMIフィルタ
- 低および高周波帯域全体でのEMI性能の強化を目的とした、選択可能なデュアルランダム・スペクトラム拡散（DRSS）
- 平均25dBµVでEMIを低減
- 外部差動モード入力フィルタサイズを50%削減し、システムコストを削減
- CISPR32クラスB要件に最適化
- 多機能同期バックDC/DCコントローラ
- 3.5V～42Vの広い入力電圧範囲
- 1％精度、固定3.3V、5V、12V、または0.8V~36Vの間で調整できる出力
- 最大接合部温度: 150°C
- シャットダウンモード電流: 2.3µA
- 無負荷スリープ電流: 9.5µA
- 最大2フェーズまでをスタック可能
- 周波数フォールドバックを用いた高度ドロップアウト
- スイッチング周波数100kHz～2.2MHz
- SYNC inおよびSYNC out機能
- 堅牢な設計のための固有の保護機能
- 内部ヒカップモード過電流保護
- ENABLEおよびPGOOD機能
- VCC, VDDA, ゲートドライブUVLO保護
- 内部または外部ループ補償
- ヒステリシスを備えた熱シャットダウン保護
アプリケーション
- ビル用オートメーション
- 産業輸送
- 電源
- 試験と計測
- 航空宇宙・防衛
データシート

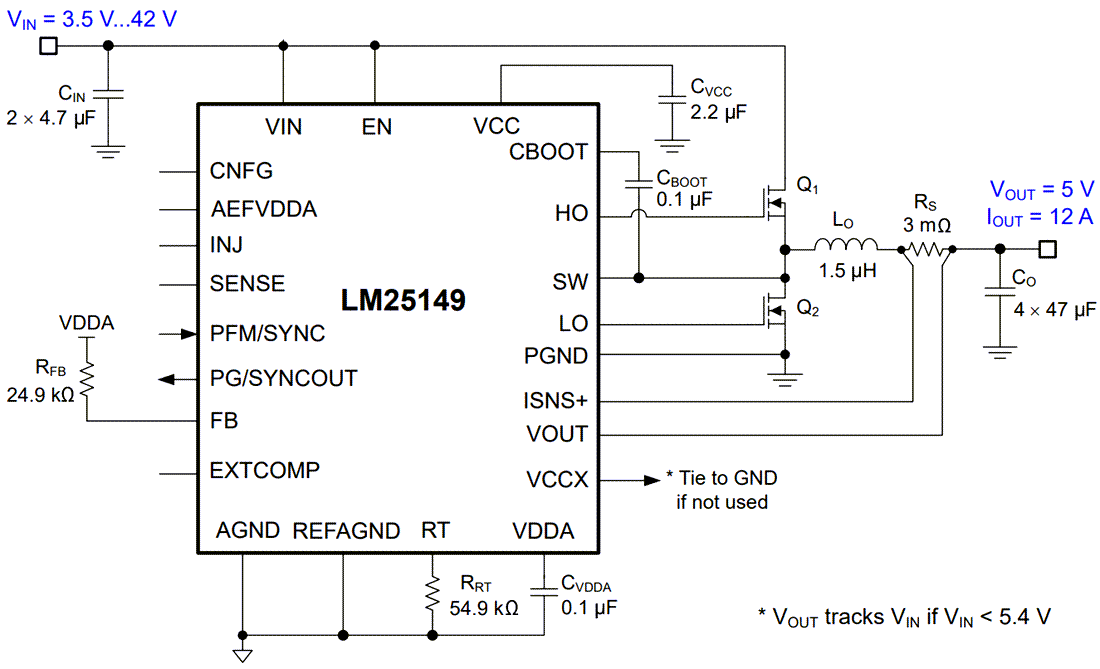

標準アプリケーション図
関連のある開発ツール
Texas Instruments LM25149-Q1EVM-2100コントローラ評価モジュール
LM25149-Q1高性能、車載用同期バックDC/DCバックコントローラが備わっています。
公開: 2022-03-10
| 更新済み: 2023-03-13
