Texas Instruments LMR514x5/LMR514x5-Q1同期降圧コンバータ
Texas Instruments LMR514x5/LMR514x5-Q1同期降圧コンバータは、最大2.5Aまたは3.5Aの負荷電流を駆動できます。4V ~ 36Vと入力範囲が広いので、調整されていない電源からの電力調節を必要とする広範な工業アプリケーションに最適です。VIN 範囲が広い、使いやすい同期降圧コンバータで、外付けレジスタにより200kHz ～ 1MHzの調整可能スイッチング周波数が備わっており、効率性と外付け部品サイズを柔軟に最適化できます。

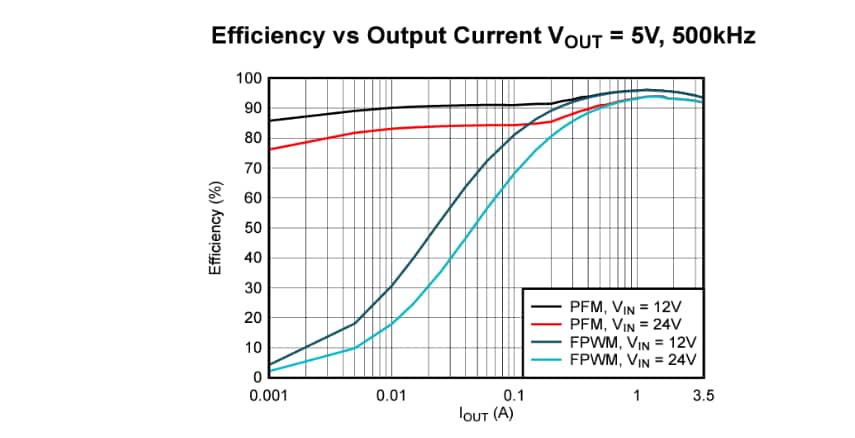

TI LMR514x5/LMR514x5-Q1同期降圧コンバータは、軽負荷での高い効率性を達成するパルス周波数変調(PFMバージョン）と強制パルス幅変調(FPWMバージョン）が特徴で、負荷範囲全体で定周波数と小さな出力電圧リップルを達成できます。
ソフトスタートと補償回路が内部に実装されており、デバイスを最小限の外付け部品と併用できます。このコンバータには、サイクル・バイ・サイクル電流制限、ヒカップモード短絡保護、過度の電力損失が発生した場合の熱シャットダウンといった内蔵保護機能があります。
LMR514x5/LMR514x5-Q1は、WSON-12パッケージでご用意があります。LMR514x5-Q1は、自動車アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 車載アプリケーションを対象としたAEC-Q100認定を取得、デバイス温度グレード1で、周囲動作温度は-40°C +125°C
- 車載システム要件に対応
- 広い入力電圧範囲 4V～36V
- 連続出力電流：2.5Aまたは3.5A
- 室温での公差電圧リファレンス：±1.0%
- 75ns（標準）最小スイッチングon時間
- 低自己消費電流：25µA
- 調整可能な周波数: 200kHz～1MHz
- 周波数スペクトラム拡散
- 保護機能
- 高精度イネーブル入力
- オープンドレインPGOOD
- VIN 不足電圧ロックアウト (UVLO)
- サイクルバイサイクル電流制限
- ヒカップモード付き短絡保護
- 熱シャットダウン
- 機能安全システムの設計に役立つ機能安全対応の資料を利用可能
- 小型設計サイズと使いやすさ
- 同期整流器内臓
- 使用が簡単になる内部補償
- パッケージ WSON-12
- ピン・ツー・ピン互換パッケージでのPFMとFPWMオプション
- WEBENCH®パワーデザイナが搭載されたLMR514x5-Q1を使用してカスタム設計を作成
アプリケーション
- 車載用ADASとボディエレクトロニクス
- 自動車インフォテインメントとクラスタ
- ヘッドユニット
- メディアハブ
- USB充電
- ディスプレイ

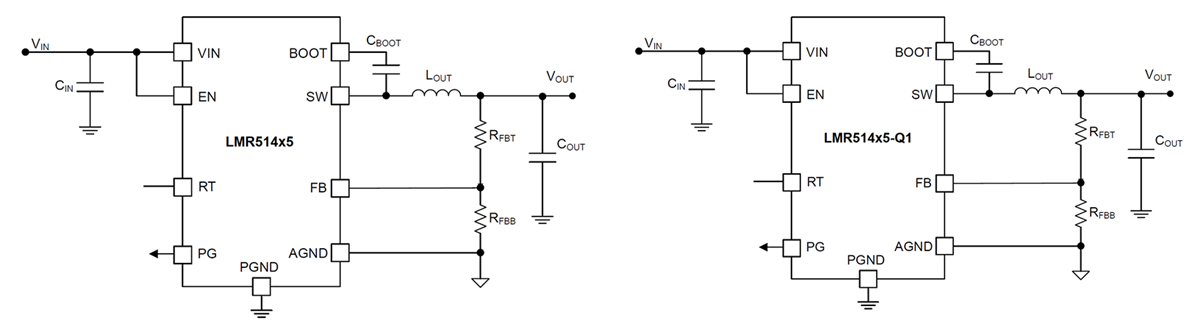

簡略図
公開: 2024-11-04
| 更新済み: 2025-05-09
