Texas Instruments LP8772x-Q1 低ノイズ降圧コンバータ
Texas Instruments LP8772x-Q1 低ノイズ降圧コンバータは、さまざまな自動車および産業用レーダー・アプリケーションのAWR、IWR、その他のMMICの電源管理要件を満たすように設計されています。デバイスは、3つの降圧DC/DCコンバータ、1つのLDOレギュレータ、1つの負荷スイッチを備えています。LDOは、外部から電源が供給され、イーサネット・デバイスやシステム内の他のデバイスに電力を供給することを目的としています。負荷スイッチは、センサのスリープモード中に3.3V IO 電源を遮断するためのものです。このデバイスは、I2C通信インターフェイスやイネーブル信号で制御されます。
低ノイズ降圧 DC/DC コンバータは、工場でプログラムされた17.6MHz、8.8MHz、または4.4MHzのスイッチング周波数をサポートします。広い周波数範囲にわたる高いスイッチング周波数と低ノイズにより、LDOフリーの電源ソリューションが可能になり、ソリューションのコストを削減し、熱性能を向上させることができます。スイッチング・クロックは、優れたRF性能のために強制的にPWMモードになり、外部クロックに同期させることができます。Texas Instruments LP8772x-Q1 デバイスは、レギュレータ出力とポイントオブロード（POL）間の IR ドロップを補正するリモート電圧センシングをサポートし、出力電圧の精度を向上させます。
特徴
- AEC-Q100で品質評価済み、結果は以下のとおり
- デバイス温度グレード 1 (-40°C ～+125°Cの周囲動作温度)
- 機能安全に準拠したデバイス
- 機能安全アプリケーション用に開発済
- ASIL-Bまでの ISO 26262 機能安全システム設計を支援するドキュメント
- BUCK、LDO、負荷スイッチの出力と入力電源の過電圧と不足電圧を監視
- Q&A Watchdog
- レベルまたはPWMエラー信号モニタ（ESM）
- ABISTとCRC
- 3.3V 公称（3V～4Vの範囲）入力電圧
- ３つの高効率性、低ノイズ、高周波降圧DC/DCコンバータ：
- 出力電圧：0.8V、0.82V、0.9V～1.9V（20mVの出力電圧ステップで）
- 最大出力電流: 3.5A
- スイッチング周波数：4.4MHz、8.8MHz、17.6MHz
- バイパス／負荷スイッチモードの600mAリニア・レギュレータ（LDO_LS1）
- 入力電圧、LDOモード：1.2V～4V
- 出力電圧：50mV出力電圧ステップで0.6V～3.4V
- 入力電圧、バイパス／負荷スイッチモード：1.6V～3.4V
- 負荷スイッチ (LS2) ：400mA
- 入力電圧範囲：1.6V～3.6V
- オン抵抗 3.3V 入力、200mA：75mΩ（標準）
- 出力短絡および過負荷保護
- I2Cインターフェイスを介したレギュレータ出力の動的電圧スケーリング（DVS）
- 入力過電圧保護（OVP）と不足電圧ロックアウト（UVLO）
- LDO_LS1およびLS2出力と共有される2つの汎用電圧モニタ
- 過熱の警告と保護
- 標準、高速モード、高速モード＋、オプションの I2Cアドレス選択をサポートする I2Cインターフェイス
アプリケーション
- 衛星レーダー
- 短距離と中距離のコーナーレーダ
- 超短範囲レーダー
- 長距離フロントレーダ
- 低リップル、低ノイズアプリケーション

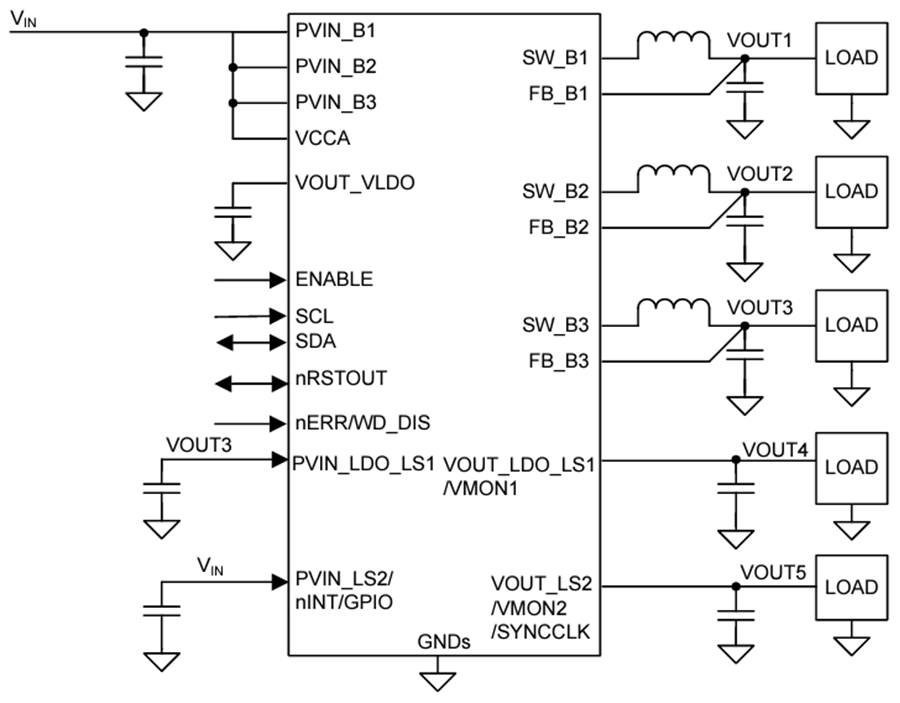

簡略図
関連のある開発ツール
Texas Instruments LP87725Q1EVMコンバータ評価モジュール（EVM）
モジュールは、LP87725-Q1の性能と機能を評価できます。
