Texas Instruments OPAx994/OPAx994-Q1 高電圧RRIOオペアンプ
Texas Instruments OPAx994/OPAx994-Q1 高電圧RRIOオペアンプには、24MHzの広いユニティゲイン帯域幅、および35V/µsの高スルーレートをはじめとする優れたAC性能を備え、チャンネルあたりで必要な自己消費電流は、1.35mAのみです。OPAx994/ OPAx994-Q1 ファミリは、さまざまな容量性負荷全体で安定性を維持するように設計されています。たとえば、OPAx994/OPAx994-Q1は、負荷抵抗1MΩ で10µFの大容量性負荷を駆動する場合に50度の位相マージンを達成することができます。OPAx994/OPAx994-Q1は、大きな容量性負荷に対する持続的なリンギングを緩和する補償アーキテクチャを使用して設計されています。この設計によって、大きく、変動する、または未知の容量性負荷を備えたシステムを対象とした信頼性の高い性能と設計の容易さが実現します。
また、これらのデバイスには、125mA/ チャンネルの高短絡出力電流、低オフセット電圧（標準± 350μV）、低オフセットドリフト（標準±2.5μV/°C）、125dBの高CMRRをはじめとする優れたDC精度を備え、メイン入力ペア内での高電圧動作を目的としています。これらの機能によってTexas Instruments OPAx994/OPAx994-Q1は、高電圧産業用アプリケーションを対象とした柔軟性に富んだ堅牢な高性能オペアンプです。OPAx994-Q1は、自動車アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 2.7V ~ 32Vの幅広い電源電圧
- レール・ツー・レール入出力
- 24MHz GBWの広帯域幅、安定したユニティゲイン
- 10µF、および1MΩの負荷を駆動する際に50°の位相マージンを備えた無制限の容量負荷駆動能力
- ±125mAの高出力電流駆動
- ± 350μV（標準）低オフセット電圧
- ± 2.5μV/°C（標準）低オフセット電圧ドリフト
- 12nV/√Hz ＠1kHz低ノイズ
- 125dB高コモンモード除去
- 35V/µsの高スルーレート
- 自己消費電流が少ないアンプあたり1.35mA
アプリケーション
- AC充電（パイル）ステーション
- GFCI故障検出と検査
- ソフトウェア定義無線
- PCとノートブック用のディスプレイパネル
- 液晶テレビ
- ワイヤレス制御照明
- モータ駆動（電力段と制御モジュール）
- 電力供給：UPS、サーバ、マーチャントネットワーク電源
- ADCドライバとリファレンス・バッファ・アンプ
- ハイサイトおよびローサイド電流センシング

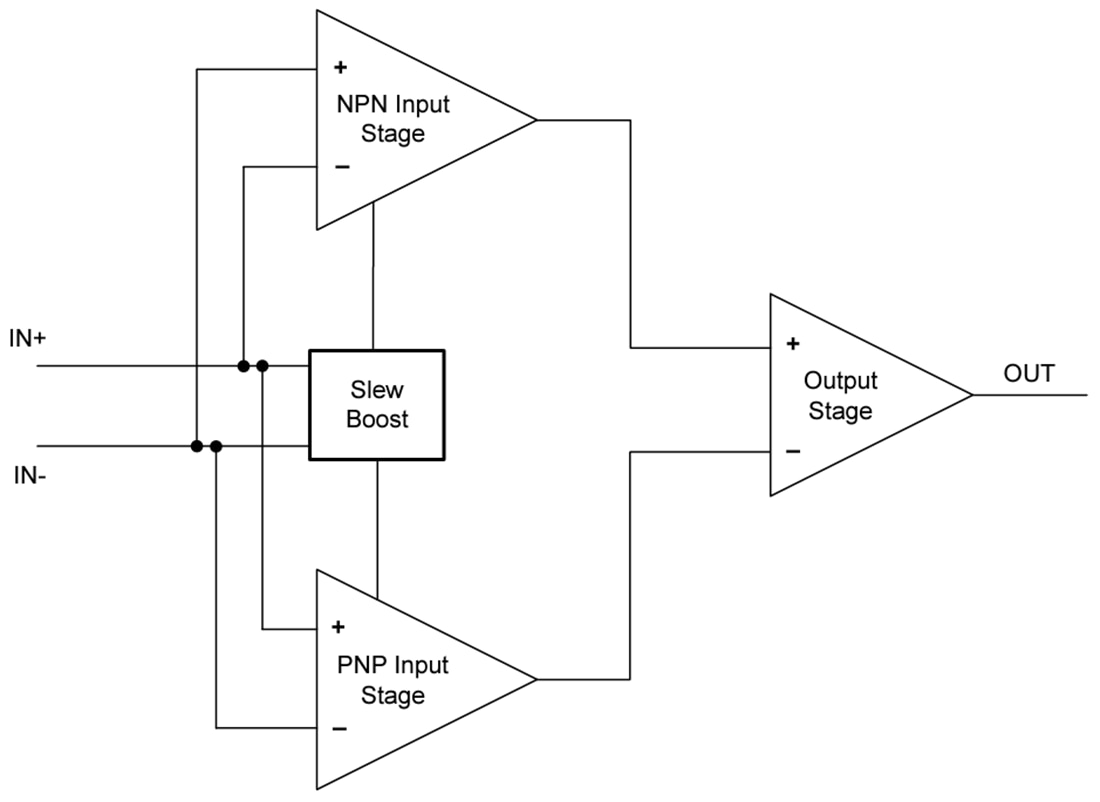

機能ブロック図
開発ツール
Texas Instruments ユニバーサルDIYアンプ回路EVM
エンジニアと日曜大工愛好家に、現実世界のアンプ回路を提供します。
公開: 2024-03-18
| 更新済み: 2025-08-01
