Texas Instruments RES31A薄膜抵抗器・分圧器
Texas Instruments RES31A薄膜抵抗器・分圧器は、マッチングされた抵抗分圧器のペアで、TIの高性能アナログCMOSプロセスで薄膜SiCrに実装されています。RES31Aの公称入力抵抗は100kΩで、RES11Aよりも高い分圧電圧に対応しますが、RES21Aよりも低い電流消費量です。このデバイスは、幅広いシステム要件に対応するため、複数の公称比率でご用意があります。
RES31A直列は、高い比率マッチング精度を特徴としており、各分圧器の比率の測定値は公称値の0.05%（±500ppm標準値）以内です。この精度は、温度範囲全体にわたって維持されます。
RES31Aは、–40°C～+125°Cの温度範囲で動作が規定されており、8ピンのSOT-23-THINパッケージで供給されます。このデバイスの本体サイズは2.9mm × 1.6mmです（本体サイズは公称値であり、ピンは含まれていません）。
特徴
- 幅広い温度範囲：-40°C～+125°C
- 比率 = RIN ：RG、RIN = 100kΩ（公称値）
- 最大高精度比率公差：±0.05%
- 温度範囲全体での低ドリフト：
- RES31A00の最大TCRratio：±2/-5ppm/°C（-40°C～+105°Cまでの±2ppm/°C 最大TCRratio）
- その他の比率については、±2ppm/°C最大TCRratio
アプリケーション
- 高精度電圧分圧器、高精度レベル変換
- アンプゲインおよび減衰構成
- ピンポイント・コンパレータのしきい値設定
- 高いCMRRとゲイン精度のディスクリート差動および計装アンプの実装
関連製品
Texas Instruments RES11A/RES11A-Q1薄膜抵抗器・分圧器
自動車デバイスは、幅広いアレイのシステム・ニーズを満たすよう、いくつかの公称比率で利用できます。
Texas Instruments RES21A抵抗器ネットワーク
高性能アナログCMOSプロセス向けの、整合済み薄膜SiCr抵抗分圧器です。

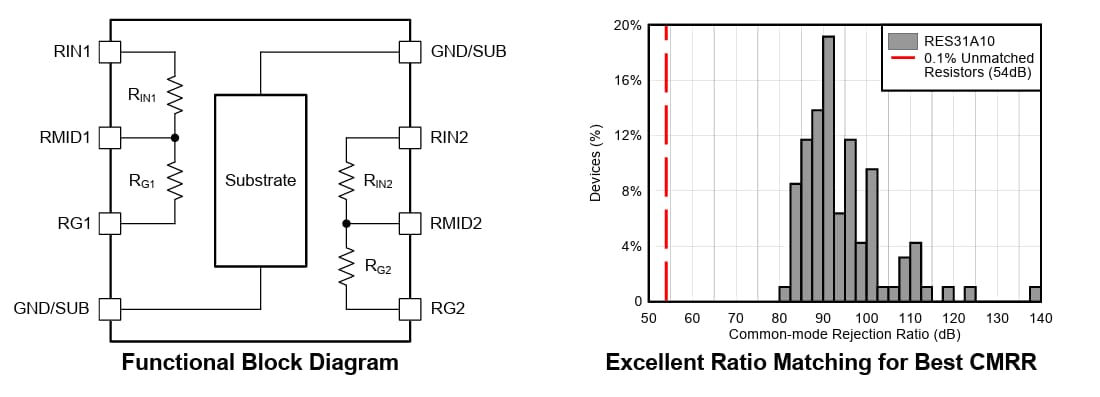

機能ブロック図
