Texas Instruments SN74AUP1G04低電力シングル・インバータ・ゲート

Texas InstrumentsSN74AUP1G04低電力シングル・インバータ・ゲートは、ブール関数Y = A\を実行します。AUPファミリのデバイスは、静止電力消費が1µA未満で、超小型DPWパッケージで提供されます。DPWパッケージテクノロジーは、ICパッケージングにおける大きな進歩です。0.64mm四方という小さなフットプリントにより、従来の製造しやすい0.5mmのリードピッチを維持しながら、他のパッケージオプションに比べて基板スペースを大幅に節約できます。

Texas Instruments SN74AUP1G04は、Ioff を使用した部分的なパワーダウン・アプリケーション用に完全に仕様化されており、パワーダウン時にデバイスを通る有害な電流の逆流を防止します。Ioff 回路は出力を無効にし、ライブ挿入を可能にします。

特徴

  • 0.5mmピッチの超小型 0.64mm2 パッケージ（DPW）でご用意があり
  • 低い静的消費電力：ICC = 0.9μA（最大）
  • 3.3VでCpd = 4.1pF（標準）の低ダイナミック消費電力
  • 低入力容量 Ci = 1.5pF（標準）
  • オーバーシュートおよびアンダーシュートがVCC の10%未満の低ノイズ
  • Ioff はライブ挿入、部分的パワーダウン・モード、およびバックドライブ保護をサポート
  • 入力ヒステリシスにより、入力遷移が遅くなり、入力時のスイッチング・ノイズ耐性が向上します（3.3VでVhys = 250mV（標準））
  • 0.8V〜3.6Vの広い動作VCC 範囲
  • 3.3V動作用に最適化済
  • 混合モード信号動作をサポートする3.6V I/O耐性
  • tpd = 3.9ns（最大）（3.3時）
  • ポイントツーポイント・アプリケーションに最適
  • ラッチアップ性能は、JESD78、クラス II に従い、100mAを上回ります。
  • JESD 22に従ってESD性能をテスト済み
    • 2000V人体モデル（A114-B クラス II）
    • 1,000Vデバイス帯電モデル（C101）

アプリケーション

  • ATCAソリューション
  • アクティブノイズキャンセレーション（ANC）
  • バーコードスキャナ
  • 血圧モニタ
  • CPAPマシン
  • ケーブルソリューション
  • DLP 3Dマシンビジョン、ハイパースペクトルイメージング、光ネットワーキング、分光学
  • 電子書籍
  • 組み込みPC
  • フィールドトランスミッタ（温度または圧力）
  • 指紋生体認証
  • HVAC（暖房、換気、空調設備）
  • ネットワーク・アタッチド・ストレージ（NAS）
  • サーバーマザーボードとPSU
  • ソフトウェア定義無線（SDR）
  • テレビ（ハイビジョン（HDTV）、液晶、デジタル）
  • ビデオ通信システム
  • ワイヤレスデータアクセスカード、ヘッドセット、キーボード、マウス、LANカード
  • X線（手荷物検査、医療用、歯科用）

その他のリソース

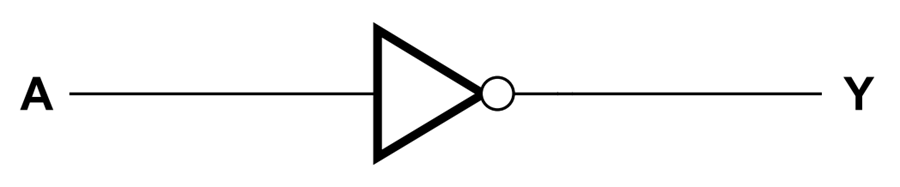

機能ブロック図

ブロック図 - Texas Instruments SN74AUP1G04低電力シングル・インバータ・ゲート
