入力は、低閾値回路を使用して設計されているため、低電圧CMOS入力の昇圧変換(例:1.2V入力から1.8V出力へ、1.8V入力から3.3V出力へ)をサポートできます。さらに、5V許容入力ピンにより、下位変換(たとえば、3.3Vから2.5V出力)が可能になります。Texas Instruments SN74LV4T00-Q1 デバイスは、自動車アプリケーション向けにAEC-Q100認定を受けています。SN74LV4T00-EP デバイスは、ゴールドボンドワイヤ、-55~+105°Cの温度範囲、およびSnPbリード仕上げを備えています。
特徴
- 1.8V~5.5Vの広い動作範囲
- 単一電源電圧変換器 (LVxT 拡張入力電圧を参照):
- 昇圧変換
- 1.2Vから1.8Vへ
- 1.5Vから2.5Vへ
- 1.8V〜3.3V
- 3.3Vから5.0Vへ
- ダウン変換
- 5.0V、3.3V、2.5Vから1.8Vへ
- 5.0V、3.3Vから2.5Vへ
- 5.0Vから3.3Vへ
- 昇圧変換
- 許容入力ピン:5.5V
- 標準ピン配置をサポート
- 5Vまたは3.3V VCC で最大150Mbps
- JESD 17準拠で250mA超のラッチアップ性能
アプリケーション
- デジタル信号の有効化または無効化
- インジケータLEDの制御
- 通信モジュールとシステムコントローラの間の変換

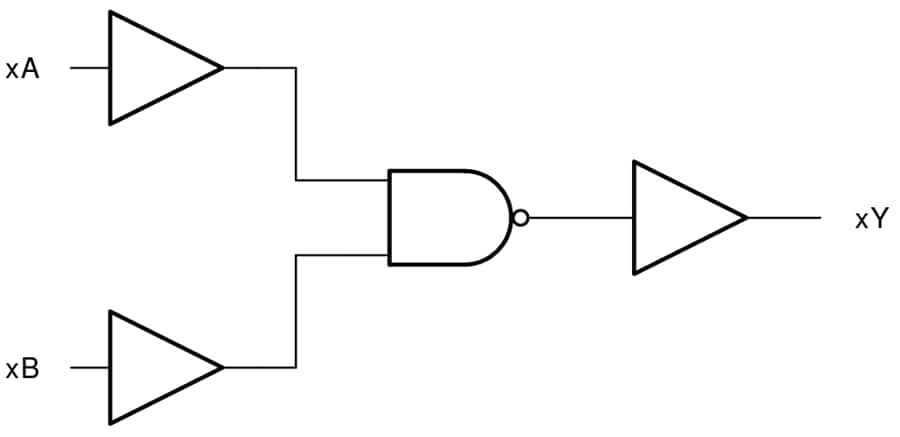

機能ブロック図
