Texas Instruments SN74LV4T08/SN74LV4T08-Q1クワッドANDゲート

Texas Instruments SN74LV4T08/SN74LV4T08-Q1クワッドANDゲートは、シュミット・トリガ入力採用の4つの独立した2入力ANDゲートを内蔵しています。各ゲートはブール関数 Y = A ● B を正論理で実行します。出力レベルは電源電圧 (VCC) を基準としており、1.8V、2.5V、3.3V、5VのCMOSレベルをサポートしています。

Texas Instruments SN74LV4T08/SN74LV4T08-Q1の入力は低スレッショルド回路を使用して設計されており、低電圧CMOS入力の昇圧変換 (例：1.2V入力から1.8V出力、1.8V入力から3.3V出力) をサポートします。また、5V許容の入力ピンにより、降圧変換 (例：3.3Vから2.5V出力) も可能です。

特徴

  • 単一電源電圧トランスレータ（「LVxT 拡張入力電圧」を参照）
    • 昇圧変換
      • 1.2Vから1.8Vへ
      • 1.5Vから2.5Vへ
      • 1.8V〜3.3V
      • 3.3Vから5.0Vへ
    • ダウン変換
      • 5.0V、3.3V、2.5Vから1.8Vへ
      • 5.0V、3.3Vから2.5Vへ
      • 5.0Vから3.3Vへ
  • ウェッタブルフランクQFN（WBQA）パッケージで
  • 幅広い動作範囲：1.8V～5.5V
  • 許容入力ピン：5.5V
  • 標準ピン配置をサポート
  • 5Vまたは3.3VのVCC で最大 150Mbps
  • JESD17準拠で250mA超のキャッチアップ性能

アプリケーション

  • デジタル信号の有効化または無効化
  • インジケータLEDの制御
  • 通信モジュールとシステムコントローラの間の変換

データシート

機能ブロック図

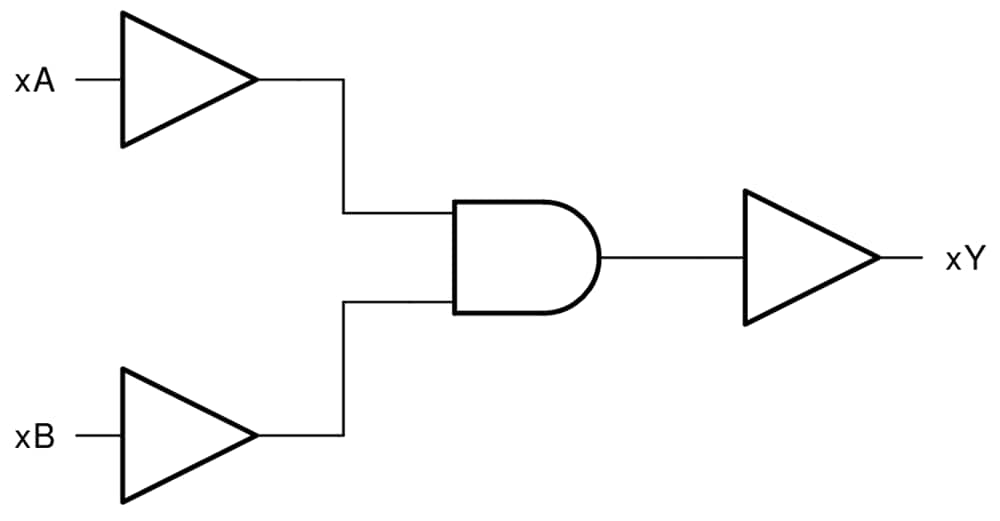

ブロック図 - Texas Instruments SN74LV4T08/SN74LV4T08-Q1クワッドANDゲート

関連のある開発ツール

Texas Instruments 14-24-LOGIC-EVMロジック評価モジュール（EVM）

14〜24ピン数でTIのロジック・リード・デバイスをサポートするように開発された汎用評価モジュールです。
