Texas Instruments SN74LV541A/-Q1車載用オクタルバッファ/ドライバ
Texas Instruments SN74LV541AおよびSN74LV541A-Q1 車載用オクタル バッファ/ドライバは、2V〜5.5VのVCC 動作用に設計された3ステート出力を備えています。SN74LV541A-Q1は、車載アプリケーション向けにAEC-Q100認定を受けています。アクティブ低出力によって、ピン（OE1およびOE2）は8チャンネルすべてを制御できます。さらに、TI SN74LV541AおよびSN74LV541A-Q1 モジュールは、出力がアクティブになるためにその両方がLowになるように構成されています。
特徴
- 車載アプリケーションを対象としたAEC-Q100認定を取得済（SN74LV541A-Q1）:
- デバイス温度グレード1:
- 40°C〜125°C、TA
- デバイスHBM ESD分類レベル2
- デバイスCDM ESD分類レベルC6
- ウェッタブルフランクQFN（WRKS）パッケージでご用意あり
- 2V～5.5V VCC で動作
- 最大tpd ：6ns（5V時）
- すべてのポートでの混合モード電圧動作をサポート
- Ioff により部分的パワーダウンモードをサポート
- ラッチアップ性能は、JESD 17準拠の250mA超
アプリケーション
- デジタル信号の有効化または無効化
- 低速またはノイズの多い入力信号を排除
- コントローラのリセット中に信号を保持
- スイッチをデバウンスする
- スマートグリッド
- TV
- セットトップボックス
- オーディオ
- サーバー
- 監視カメラ
- ネットワークスイッチ
- インフォテインメント

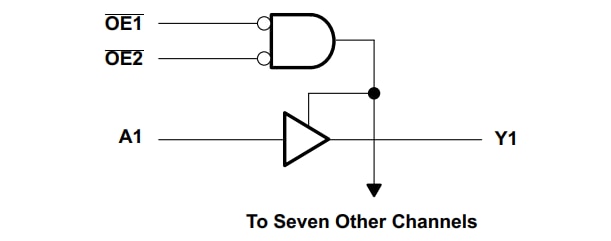

簡略図

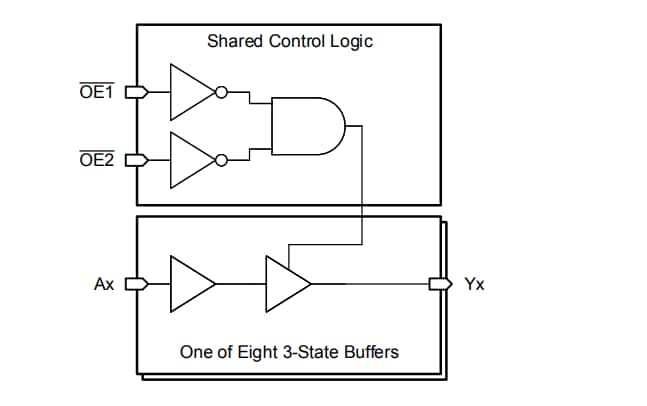

論理図（正論理）
公開: 2023-01-16
| 更新済み: 2025-07-03
