Texas Instruments TMP4719高精度温度センサ
Texas Instruments TMP4719高精度温度センサは、1つのローカル統合センサと2つのリモート温度センサチャンネルを持ち、ダイオード接続トランジスタに接続して、従来のサーミスタや熱電対を置き換えることができます。また、リモートチャンネルは、マイクロプロセッサ、マイクロコントローラ、またはFPGAに内蔵されている基板サーマルトランジスタまたはダイオードに接続して、ICのダイ温度を監視することもできます。
TI TMP4719センサは、直列抵抗キャンセル、プログラマブルな理想係数（η係数）、構成可能な温度リミット、プログラマブルデジタルフィルタをサポートし、ノイズ耐性を向上して複雑な熱環境監視アプリケーションに適した堅牢な設計を可能にします。このデバイスは、メイン電源レールに関係なく最低1.2Vのロジック レベルでI2CおよびSMBus通信をサポートしているため、2次側の低電圧電源やバスレベルシフタなしで低電圧MCUとの相互運用が可能です。
特徴
- 電源電圧範囲：1.62V～5.5V
- 広い動作範囲 -40°C～125°C
- リモートチャンネル精度：0.8°C
- 分解能：12ビット（0.0625°C）
- ローカルチャンネル精度：1°C
- 分解能：8ビット (1°C)
- I2CおよびSMBusインターフェイスをサポート
- 低電力消費
- 温度測定精度の向上に貢献する追加機能：
- ダイオードの非理想係数（η係数）補正
- 直列抵抗キャンセル
- プログラム可能なデジタルフィルタ
- リモートダイオードの障害検出
- 電源に依存しない1.2Vのロジック互換入力スレッショルド
- TMP432とのフットプリント互換性あり
アプリケーション
- 標準ノートブックPC
- ラックサーバー・マザーボード
- スマート・ネットワーク・インターフェイス・カード（NIC）
- スモールセル用基地局
- ベースバンド・ユニット（BBU）
- ソフトウェア定義無線
- FPGA温度モニタリング

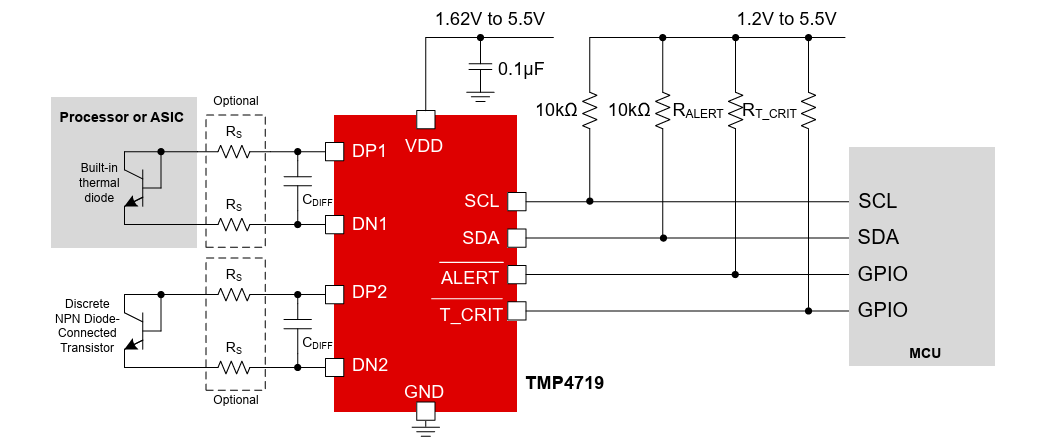

簡略ブロック図
