Texas Instruments TMS320F280x、TMS320C280x、およびTMS320F2801x DSP
Texas Instruments TMS320F280x、TMS320C280x、TMS320F2801xデジタル信号プロセッサは、高集積された高性能ソリューションのDSP生成の一部で、要求の厳しい制御アプリケーションを対象としています。TI TMS320F280x、TMS320C280x、TMS320F2801x DSPは、低電力の1.8Vコア、3.3V I/O、高性能の静的CMOSテクノロジーが特徴です。
TMS320F280x、TMS320C280x、TMS320F2801xデジタル信号プロセッサには、境界スキャン・アーキテクチャが採用されており、最大16のPWM出力と低消費電力モードがあります。TMS320F280x、TMS320C280x、TMS320F2801xは、薄型クワッド・フラットパック（PZ）およびMicroStar BGA ™パッケージでご用意があります。
特徴
- 高性能の静的CMOS技術
- 100MHz（10nsサイクル時間）
- 60MHz（16.67nsサイクル時間）
- 低消費電力 (1.8Vコア、3.3V I/O) 設計
- JTAGバウンダリスキャン対応
- IEEE規格1149.1-1990の規格テスト・アクセス・ポートとバウンダリ・スキャン・アーキテクチャ
- 高性能32ビットCPU（TMS320C28x™）
- 16×16および32×32のMAC動作
- 16×16のデュアルMAC
- ハーバード・バス・アーキテクチャ
- アトミック操作
- 高速の割り込み応答および割り込み処理
- 統合メモリ・プログラミング・モデル
- 高いコード効率（C/C++およびアセンブリ）
- オンチップメモリ
- F2809: 128K x 16フラッシュ、18K x 16 SARAM
- F2808: 64K x 16フラッシュ、18K x 16 SARAM
- F2806: 32K x 16フラッシュ、10K x 16 SARAM
- F2802: 32K x 16フラッシュ、6K x 16 SARAM
- F2801: 16K x 16フラッシュ、6K x 16 SARAM
- F2801x: 16K x 16フラッシュ、6K x 16 SARAM
- 1K x 16 OTP ROM（フラッシュデバイス専用）
- C2802: 32K x 16 ROM、6K x 16 SARAM
- C2801: 16K x 16 ROM、6K x 16 SARAM
- ブートROM（4K x 16）
- ソフトウェアブートモード（SCI、SPI、CAN、I2C、並列I/O経由）をサポート
- スタンダード演算テーブル
- クロックとシステム制御
- オンチップ発振器
- ウォッチドッグ・タイマ・モジュール
- 3つの外部コア割り込みの1つに接続できる任意のGPIO Aピン
- すべての43ペリフェラル割り込みをサポートするペリフェラル割り込み拡張 (PIE) ブロック
- エンディアン: リトルエンディアン
- 128ビットのセキュリティ・キー/ロック
- フラッシュ/OTP/L0/L1ブロックを保護
- ファームウェアの逆エンジニアリングを防止
- 3つの32ビットCPUタイマ
- 拡張制御ペリフェラル
- 最大16のPWM出力
- 150ps MEP分解能で最大6 HRPWM出力
- 最大4つのキャプチャ入力
- 最大2台の直交エンコーダ・インターフェイス
- 最大6個の32ビット/6個の16ビット・タイマ
- シリアル・ポート・ペリフェラル
- 最大4枚のSPIモジュール
- 最大2枚のSCI（UART）モジュール
- 最大2つのCANモジュール
- 1つのアイ・スクエア・シー (I2C) バス
- 12ビットADC、16チャンネル
- 2 x 8チャンネル入力マルチプレクサ
- 2つのサンプルおよび保持
- シングル/同時変換
- 高速変換速度:
- 80ns - 12.5MSPS（F2809のみ）
- 160ns - 6.25MSPS（280x）
- 267ns - 3.75MSPS（F2801x）
- 内部または外部リファレンス
- 個別プログラムが可能な、多重化GPIOピンが最大35本、入力フィルタ付き
- 高度なエミュレーション機能
- 分析機能およびブレークポイント機能
- ハードウェア経由のリアルタイム・デバッグ
- 開発サポートの内容
- ANSI C/C++コンパイラ/アセンブラ/リンカ
- Code Composer Studio™ IDE
- SYS/BIOS
- デジタルモータ制御およびデジタル電力ソフトウェアライブラリ
- 低電力モードと省電力
- アイドル、スタンバイ、HALTモードをサポート
- 個別の周辺機器クロックを無効化
- パッケージオプション
- 薄型クワッド・フラットパック（PZ）
- MicroStar BGA™（GGM、ZGM）
- 温度オプション
- A: -40°C～+85°C（PZ、GGM、ZGM）
- S: -40°C～+125°C（PZ、GGM、ZGM）
- Q: -40°C to +125°C (PZ)
- （車載アプリケーションを対象としたAEC-Q100認定を取得済）
アプリケーション
- モータ駆動と制御
- デジタルパワー

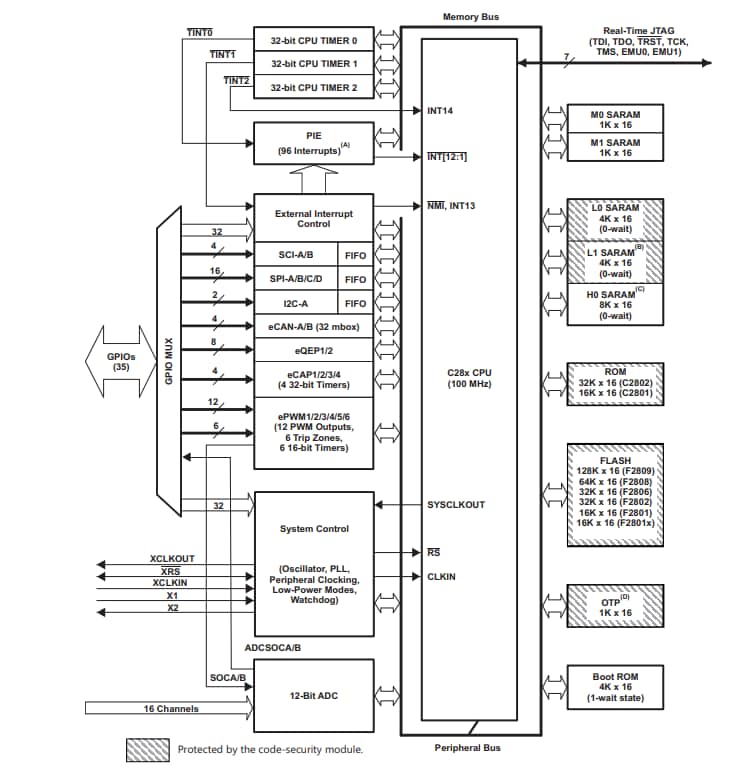

機能ブロック図
