Texas Instruments TPS1HC120-Q1 シングルチャンネル スマートハイサイドスイッチ
テキサス・インスツルメンツ (Texas Instruments) TPS1HC120-Q1 シングルチャンネル スマート ハイサイドスイッチは、チャージポンプとNMOS パワーFETを内蔵した完全保護型のハイサイドスイッチで、12V車載システムの要件を満たすよう設計されています。低いRON（代表値 120mΩ）により、最大1.5Aまでの幅広い出力負荷電流を駆動する際のデバイス消費電力を最小限に抑えます。
本デバイスは、出力クランプ、サーマルシャットダウン、および電流制限を含む保護機能を内蔵しています。これらの機能は、短絡などのフォルト発生時におけるシステムの堅牢性を向上させます。また、選択可能な高精度電流制限を実装しており、大容量の容量性負荷を駆動する際の突入電流を低減し、システムの信頼性を高めます。A/Bバリアントでは、高精度な電流センシング機能も備えており、過負荷や負荷オープン検出などの負荷診断を向上させます。入力ピンのロジックHIGH 閾値（VIH）が1.5Vと低いため、1.8VまでのMCUを使用可能です。
TPS1HC120-Q1は、ADASカメラ、LED、リレー、ソレノイド、ヒーターなど、幅広い抵抗性、誘導性、および容量性負荷を駆動できます。本デバイスは、2.1mm × 1.6mmの寸法と0.5mmのピン ピッチを備えた8ピン超小型 SOTパッケージで提供され、PCBフットプリントを最小限に抑えます。
特徴
- フル診断機能付き 車載用シングルチャンネル スマート ハイサイドスイッチ
- オープンドレイン・ステータス出力
- 電流センス アナログ出力 (1)
- ONおよびOFF状態の負荷オープン検出 (1)
- 幅広い動作電圧：3V〜28V
- 低いスタンバイ電流：<>
- 動作時ジャンクション温度：–40°C〜150°C
- 選択可能な電流制限：0.2A〜2.1A
- 保護
- 過負荷と短絡保護
- 誘導負荷負の電圧クランプ
- 低電圧ロックアウト（UVLO）保護
- 自己リカバリ機能付きサーマルシャットダウンおよびスイング機能
- GND喪失、バッテリ喪失、およびバッテリ逆接続保護
- ソフトショート時の自動再試行、ハードショート時のラッチ (1)
- 診断機能
- 高速割り込みのためのフォルトレポート
- ONおよびOFF状態の出力 負荷オープンおよびバッテリ短絡検出 (1)
- 過電流およびグランド短絡検出
- 熱シャットダウンとスイング検出
- 認定
- 車載向けにAEC-Q100認定済み（TA 温度：–40°C〜125°C）
- ISO7637-2およびISO16750-2の電気過渡妨害イミュニティ認証
- 8ピン小型フォームファクタ SOTパッケージ
(1) 特定のバリアントで使用可能な機能については、デバイス比較表を参照してください。
アプリケーション
- ADASモジュール
- 車載ディスプレイモジュール
- 車体制御モジュール

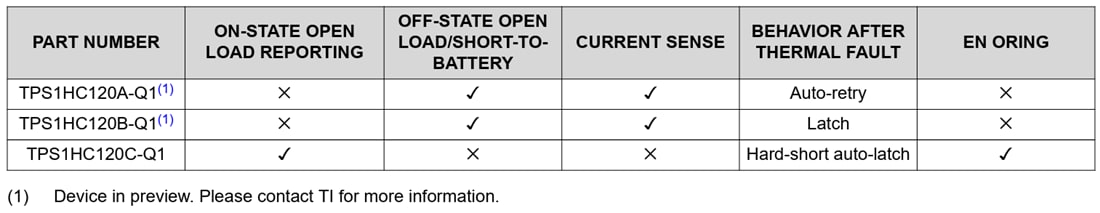

デバイス比較表

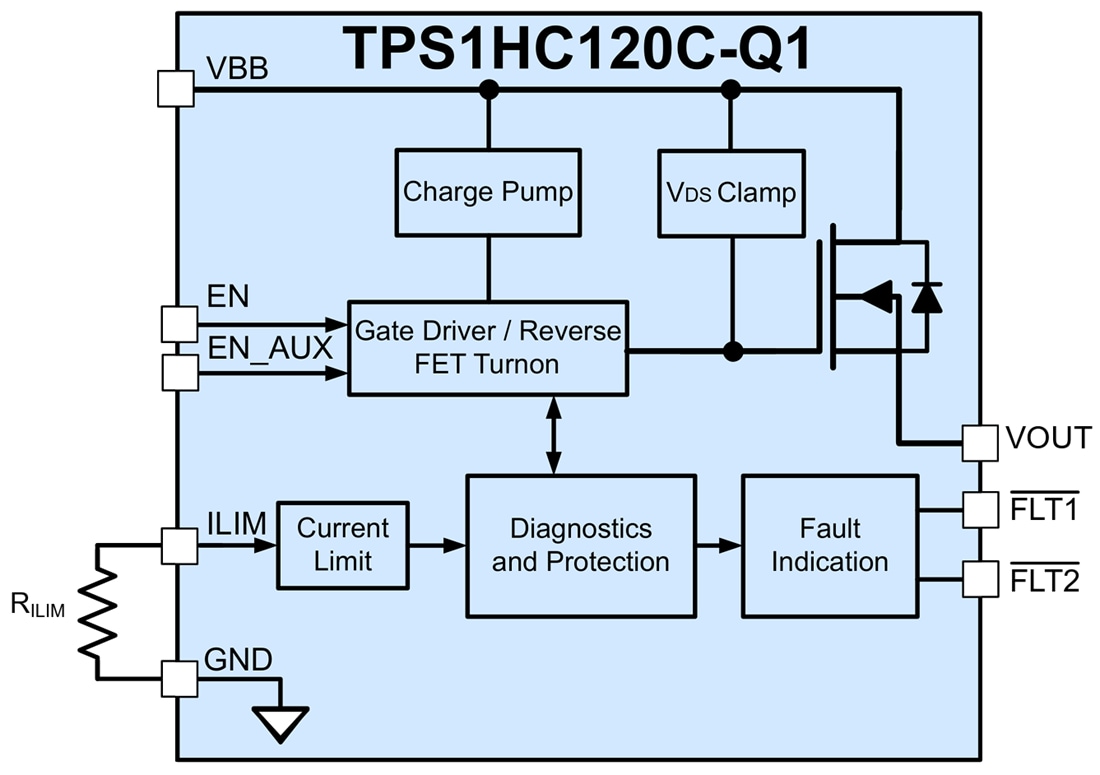

機能ブロック図
