Texas Instruments TPS7E81/TPS7E81-Q1 LDOリニア電圧レギュレータ
テキサス・インスツルメンツ (Texas Instruments) TPS7E81/TPS7E81-Q1 低ドロップアウト（LDO）リニア電圧レギュレータは、低静止電流デバイスで、3V～40Vの広い入力電圧範囲をサポートします。出力範囲は、可変構成で1.2V～38V、固定構成で1.8V～12Vと広く、最大150mAの負荷電流をサポートします。無負荷時で静止電流がわずか2.8µAのこのデバイスは、バッテリ駆動アプリケーションのマイクロコントローラやその他の低電力負荷への電源供給向けに設計されています。
TPS7E81/TPS7E81-Q1は、ライン、負荷、および温度範囲全体で±1.2%という非常に厳密なDC精度をサポートします。また、ラインおよび負荷の過渡状態に迅速に応答します。本デバイスは、レギュレーション中の低い静止電流（代表値 2.8µA）に加え、ドロップアウト動作中も制御されたIQ（無負荷時 代表値 12µA）を維持します。そのため、このデバイスはアイドル時の電力抑制が不可欠なバッテリ駆動システムや常時オンのシステムに最適です。
TPS7E81/TPS7E81-Q1は、150mAの負荷電流時に450mV（代表値）の低いドロップアウト電圧をサポートします。本デバイスには、過電流、過熱、および過電力に対する保護メカニズムが内蔵されており、信頼性の高いLDO動作を保証します。TPS7E81/TPS7E81-Q1は、2.2µF～100µFの出力コンデンサ範囲で安定して動作します。TPS7E81-Q1デバイスは、車載アプリケーション向けのAEC-Q100認定を受けています。
特徴
- 入力電圧範囲：3.0V～40V（最大値 42V）
- 利用可能な出力電圧オプション
- 固定: 1.8V～12V
- 調整可能: 1.2V～38V
- 最大150mAの出力電流
- 精度：ライン、負荷、温度範囲全体で±1.2%
- 超低IQ：2.8µA（IOUT = 0mA時）
- ESR範囲が0Ω～1Ωの2.2µF以上のセラミックコンデンサで安定動作
- ドロップアウト電圧：450mV（代表値）（150mA時）
- 高PSRR
- 70dB(1kHz時)
- 45dB(100kHz時)
- 過電流、過電力、および過熱制限
- パッケージ
- 5ピン SOT-23（DBV）（RθJA：190.9°C/W）
- 6ピン WSON（DRV）（RθJA：90.2°C/W）
- 8ピン HVSSOP（DGN）（RθJA：60.2°C/W）（TPS7E81-Q1のみ）
- 接合部動作温度：-40°C〜+125°C
アプリケーション
- 家電製品
- 家庭・ビル用オートメーション
- 小売オートメーションと決済
- グリッドインフラ
- 医療用アプリケーション
- 照明アプリケーション
- 車載ヘッドユニット（TPS7E81-Q1）
- ハイブリッド、電気、およびパワートレインシステム（TPS7E81-Q1）
- ヘッドライト（TPS7E81-Q1）
- テレマティクス制御ユニット（TPS7E81-Q1）
- ボディ制御モジュール（BCM）（TPS7E81-Q1）
データシート

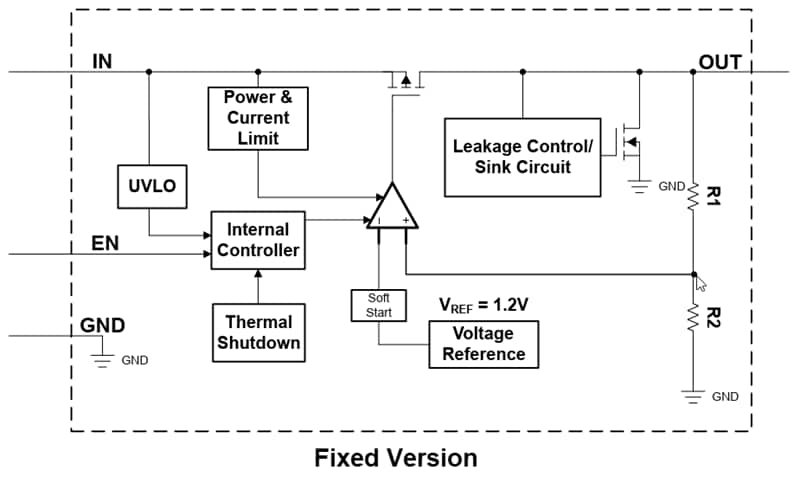

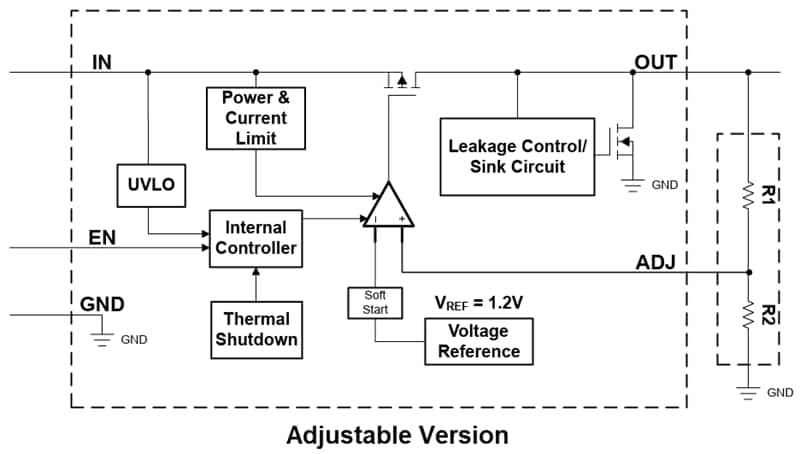

機能ブロック図
開発ツール
Texas Instruments MULTIPKGLDOEVM-823 LDOレギュレータ評価モジュール
リニア・レギュレータのいくつかの共通パッケージの動作と性能を評価する上で役立ちます。
