Texas Instruments TPS7E82 LDOリニア電圧レギュレータ
テキサス・インスツルメンツ (Texas Instruments) TPS7E82低ドロップアウト（LDO）リニア電圧レギュレータは、低静止電流のデバイスであり、3V～40Vの広い入力電圧範囲に対応しています。広い出力範囲は、可変構成で1.2V～38V、固定構成で1.8V～12Vとなっており、最大300mAまでの負荷電流をサポートしています。このデバイスは、無負荷時は静止電流がわずか2.8µAであることから、バッテリ駆動アプリケーションにおけるマイクロコントローラやその他の低電力負荷に電力を供給するように設計されています。
TPS7E82は、ライン、負荷、温度範囲にわたって±1.2%という非常に厳格なDC精度をサポートしています。このデバイスは、ラインおよび負荷過渡に迅速に応答します。本デバイスは、レギュレーション中の低い静止電流（代表値 2.8µA）に加え、ドロップアウト動作中も制御されたIQ（無負荷時 代表値 12µA）を維持します。そのため、このデバイスはアイドル時の電力抑制が不可欠なバッテリ駆動システムや常時オンのシステムに最適です。
TPS7E82は、300mAの負荷電流で標準900mVのLDOコントローラ電圧をサポートしています。このデバイスは、過電流、過熱、過電力供給に対する保護メカニズムを内蔵しており、LDOの信頼性の高い動作を実現しています。テキサス・インスツルメンツ (Texas Instruments) TPS7E82は、 4.7µF～100µFの出力コンデンサ範囲で安定です。
特徴
- 入力電圧範囲：3.0V～40V（最大42V）
- 利用可能な出力電圧オプション
- 固定: 1.8V～12V
- 調整可能: 1.2V～38V
- 最大300mAの出力電流
- ライン、負荷、温度の全範囲にわたって±1.2%の精度
- 超低IQ：2.8µA（IOUT = 0mA時）
- 4.7µF以上のセラミックコンデンサにより安定：0Ω～1ΩのESR範囲
- ドロップアウト電圧：300mAで900mV（標準値）
- 高PSRR
- 70dB(1kHz時)
- 45dB(100kHz時)
- 過電流、過電力、および過熱制限
- パッケージ
- 5ピン SOT-23（DBV）（RθJA：190.9°C/W）
- 6ピン WSON（DRV）（RθJA：90.2°C/W）
- 接合部動作温度：–40°C～+125°C
アプリケーション
- 家電製品
- 家庭・ビル用オートメーション
- 小売オートメーションと決済
- グリッドインフラ
- 医療用アプリケーション
- 照明アプリケーション

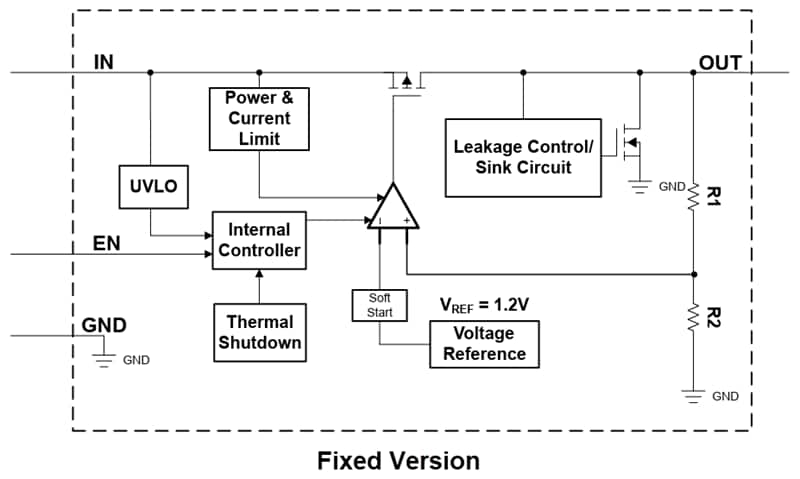

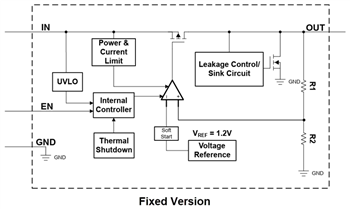

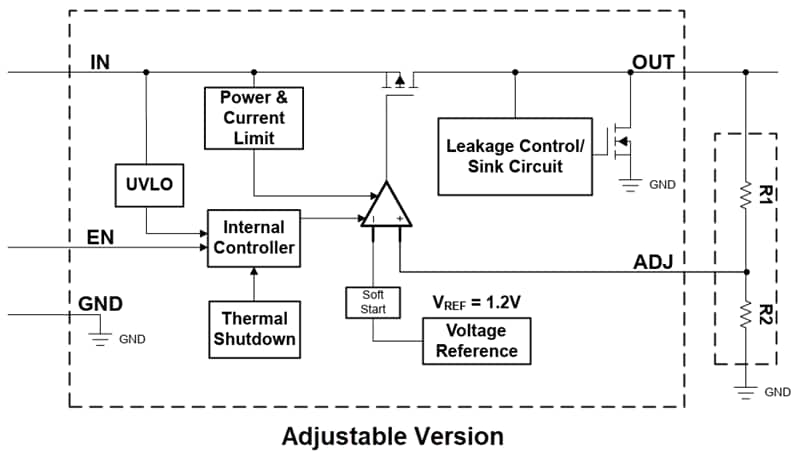

機能ブロック図
開発ツール
Texas Instruments MULTIPKGLDOEVM-823 LDOレギュレータ評価モジュール
リニア・レギュレータのいくつかの共通パッケージの動作と性能を評価する上で役立ちます。
