Texas Instruments TPS929240-Q1 24チャネルLEDドライバ
Texas Instruments TPS929240-Q1 24チャネルLEDドライバはFlexWireインターフェイスを搭載しており、LEDストリングを個別に制御するための高まる要件に対処できます。各チャネルはアナログ調光とパルス幅変調（PWM）調光に対応しており、FlexWireシリアルインターフェイス経由で設定できます。また、内蔵の電気的に消去可能でプログラム可能な読み取り専用メモリ（EEPROM）を使用すると、ユーザーは通信喪失時にデバイスを設定してシステムレベルの安全要件を満たすことができます。
Texas Instruments TPS929240-Q1は、8ビットの出力電流と12ビットのPWMデューティサイクルを制御します。デバイスは、LEDの断線、グランドへの短絡、単一LEDの短絡診断機能によって、複数のレギュレーション要件を満たしています。また、構成可能なウォッチドッグにより、MCU接続が失われた場合に自動的にフェイルセーフ状態を設定します。プログラム可能なEEPROMを使って、各種アプリケーションシナリオに応じてTPS929240-Q1を柔軟に設定できます。
特徴
- 車載アプリケーション用にAEC-Q100認定済み
- -40°C～+125°C、TA（温度グレード1）
- 24チャネルの高精度ハイサイド電流出力
- デバイス電源電圧 4.5V～40V
- LED電源電圧 4V～36V
- 最大100mAのチャネル電流を抵抗で設定
- 2ビットグローバル、6ビット独立電流設定
- 5mA～100mAで±5%以内の高い電流精度
- 100mAで750mVの低い電圧降下
- 12ビット独立PWM調光
- 最高20kHzまでのプログラマブルPWM周波数
- 位相シフトPWM調光
- 線形および指数調光方式
- FlexWire™制御インターフェイス
- 最高1MHzまでのクロック周波数
- 1つのFlexWireバス上に最大16台のデバイス
- 1フレームで最大24バイトのデータトランザクション
- CANトランシーバを供給する5V LDO出力
- 診断と保護機能
- フェイルセーフ状態をプログラム可能
- LEDオープン回路検出
- LED短絡検出
- シングルLED短絡診断
- プログラマブル低供給検出
- オープンドレインERR（障害表示用）
- ウォッチドッグとCRC（FlexWireインターフェイス用）
- ピン電圧測定用の8ビットADC
- 温度過昇保護
アプリケーション
- 車載用外装リアライト
- 車載用外装ヘッドライト
- 車載用内装周囲光
- 自動車用クラスターディスプレイ

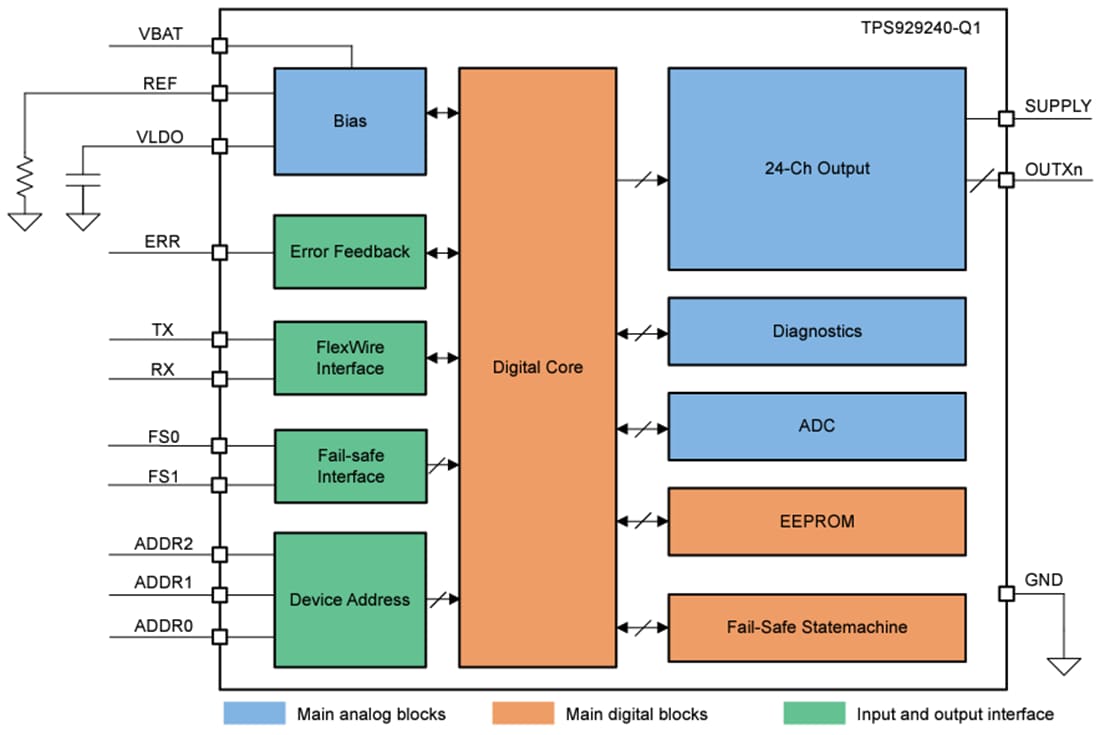

機能ブロック図
公開: 2023-05-10
| 更新済み: 2023-05-12
