Toshiba TB9103FTG ゲートドライバIC
Toshiba TB9103FTGゲートドライバICは、シングルチャンネルHブリッジゲートドライバおよび2チャンネル・ハーフブリッジゲートドライバで、車載アプリケーションを対象としています。このToshibaゲートドライバには、充電ポンプ回路が組み込まれており、N型外部MOSFETが活用されています。この機能は合理化されており、モータのオンとオフに焦点を当ててコンパクトになっています。TB9103FTGは、スライディングドアとバックドアをはじめとするラッチングモータ駆動アプリケーションに適しています。ICは、窓、ミラー、シートのモータ駆動アプリケーションにも最適です。
特徴
- ハーフブリッジおよびHブリッジ制御モードを装備
- 2チャンネル独立ハーフブリッジ－デッドタイム制御(Vgsの監視）および各チャンネルのシャットダウン制御として使用可能
- ハーフブリッジとしてデッドタイム制御とシャットダウン制御を組み合わせることで、Hブリッジとして使用可能
- 低消費電力スリープモード
- さまざまな故障検出に対応
- VB低電圧検出、VCC低電圧検出、VCP過電圧ブースト検出
- ゲート－ソース電圧検出、ゲート－電圧障害シャットダウン
- ドレイン－ソース電圧検出（検出レベルを設定可能）、過電流シャットダウン
- 過熱検出、シャットダウン
- 障害が検出された際のオープンドレイン出力ピンからの通知
- 動作電圧範囲：
- 7V～ to 18V (VB)
- 4.5V～5.5V (VCC)
- 40Vの入力電圧
- 論理レベルのゲートFETを駆動する能力を備えた内蔵2xブースト充電ポンプ回路
- AEC-Q100 Grade 1適合
- 4mm2VQFN24パッケージ
アプリケーション
- 電動バックドア
- 電動スライドドア
- パワーウィンドウ
- パワーシート
簡略ブロック図

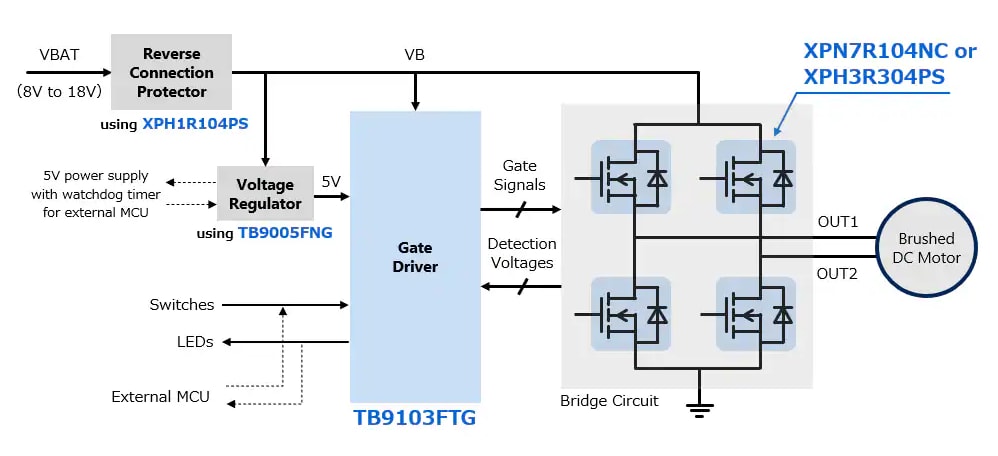

DCモータ制御回路
