Toshiba TLP294-4トランジスタ出力オプトカプラ
Toshiba TLP294-4トランジスタ出力オプトカプラには、SO-16パッケージに格納された2つの逆並列赤外線LEDに光学的に結合されたフォトトランジスタが組み合わされています。高絶縁、低AC入力タイプのフォトカプラは、トランジスタのベース蓄積電荷の放電抵抗を実装することにより、短い伝搬遅延時間を提供します。
Toshiba TLP294-4は、プログラマブルロジックコントローラ、インバータ、絶縁通信インターフェイスアプリケーションをはじめとするFA機器に最適です。
特徴
- 安全規格
- UL認定を取得済: UL 1577, File No.E67349
- cUL認定を取得済: CSA Component Acceptance Service No.5A File No.E67349
- VDE承認を取得済: EN 60747-5-5, EN 62368-1
- CQC認定: GB4943.1、GB8898タイ工場
- 80V (最小）のコレクタ－エミッタ電圧
- 100% (最小）の電流転送比
- 最低絶縁電圧：3750Vrms
- 動作温度:-55°C～+125°C
アプリケーション
- プログラマブルロジックコントローラ(PLC)
- I/Oインターフェイスボード

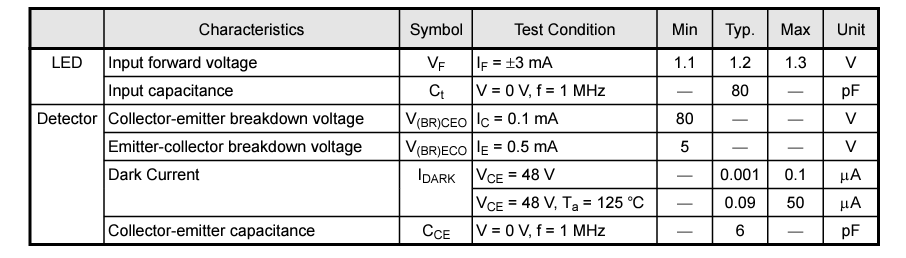

仕様表

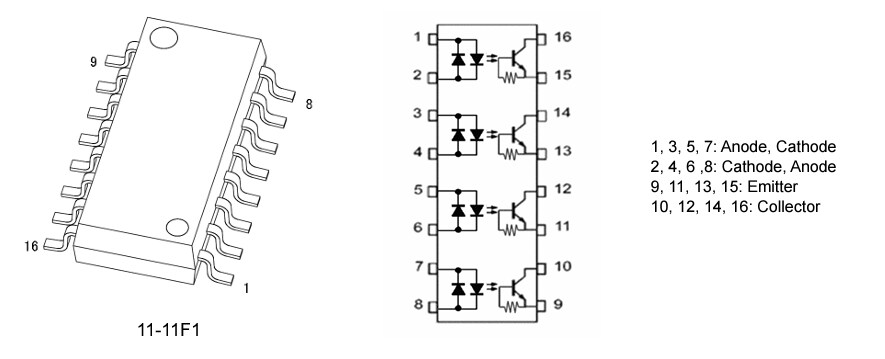

パッケージとピン割当
公開: 2024-12-03
| 更新済み: 2024-12-09
