Toshiba TMPM4K MCU
東芝TMPM4KMCUはArm®Cortex®-M4プロセッサ（FPU内蔵）を搭載しており、動作周波数範囲は1MHz～160MHzです。6MHz～12MHzの外部高速発振器、6MHz～10MHzの外部高速クロック入力、10MHzの内部高速発振器を提供します。TMPM4K MCUは、ゲイン選択可能なオペレーショナルアンプ (OPAMP)、最大変換時間91µsの12ビットアナログ/デジタルコンバータ (ADC)、自己診断サポート機能を備えています。これらのMCUは、24KB RAMの内部メモリ、128KB～256KBのコードフラッシュ（最大10万回書き換え可能）、32KBのデータフラッシュ（最大10万回書き換え可能）を内蔵しています。TMPM4K MCUは、-40°C～105°Cの温度範囲内で動作します。主なアプリケーションは、モータ、モータを使用した主要な家電、産業機器などです。
特徴
- Arm®Cortex®-M4プロセッサ（FPU内蔵）
- 1MHz～160MHz動作周波数範囲
- メモリー保護ユニット（MPU）
- 低消費電力モード
- 動作電圧
- 2.7V～5.5V
- 4.5V～5.5V（すべての機能）
- 2.7V～4.5V（OPAMPおよびADCなし）
- アイドル、STOP1低消費電力動作
- 動作温度範囲 -40～105°C
- 内部メモリ
- 128KB〜256KBコードフラッシュは、最大100,000回の書き込み可能
- 32KBデータフラッシュ、最大100,000回の書き込み可能
- データフラッシュは命令実行と並行して書き換え可能
- 24KB RAM（パリティ搭載）
- クロック
- 6MHz〜12MHz（セラミックと水晶）外部高速発振器
- 6MHz～10MHz外部高速クロック入力
- ユーザー・トリミング機能が搭載された10MHz内部高速発振器（IHOSC1）
- 160MHz出力（システムクロック）PLL
- 発振周波数検出（OFD）を用いた異常システムクロック検出
- 割り込みとリセット出力電圧検出（LVD）を生成する8レベル
- 中断：
- 外部要因：8～20（外部ピン要因：10～32ピン、DNF を含む）
- 内部ファクタ：80～100
- I/Oポート
- 31〜87（入力：2および出力：1）
- 5V対応、オープンドレイン、およびプルアップ/プルダウン
- オンチップデバッグ（JTAG/SW）およびNBDIF（RAMモニタ）
- トリガ・セレクタ（TRGSEL）
- DMACおよびタイマのトリガー要求拡張
- 1ユニットDMAコントローラ（DMAC）、DMAリクエスト：26～32ソース、内部/外部トリガ
- CRC32、CRC16計算回路（CRC）
- 3～4チャネル非同期シリアルインターフェイス（UART）、最大5Mbps、FIFO（8ステージ送信および8ステージ受信）
- 1～2チャネル・シリアルペリフェラルインターフェイス（TSPI）、SIO/SPI モード、10MHz（最大）、FIFO（トランスミッタ： 16bitx8、受信： 16bitx8）
- I2Cインターフェイス
- 1～2チャネルおよびマルチマスタI2Cインターフェイス（I2C）
- 1～2チャネルマルチマスタI2CインターフェイスバージョンA（EI2C）で、10 ビットスレーブアドレスに対応
- 8ユニットで22～3入力、12ビットアナログ・デジタル変換器（ADC）
- 変換時間：91μs
- 自己診断サポート機能
- 3ユニットゲイン選択可能なオペレーショナルアンプ（OPAMP）
- 1～3チャネル高度なプログラム可能なモーター制御回路（A-PMD）
- 3相補完PWM出力およびADCと同期
- PFC制御：三相インターリーブPFCをサポート
- 外部入力（EMGピンおよびOVVピン）による緊急停止機能
- 1チャンネル高度ベクトルエンジンプラス（A-VE+）
- 0～1、3チャンネル高度エンコーダ入力回路（32ビット）（A-ENC32）
- 32ビットタイマイベントカウンタ（T32A）
- 1チャンネル・ウォッチドッグ・タイマ（SIWDT）
アプリケーション
- モーター
- モーターと産業機器を使用した主要な家電製品

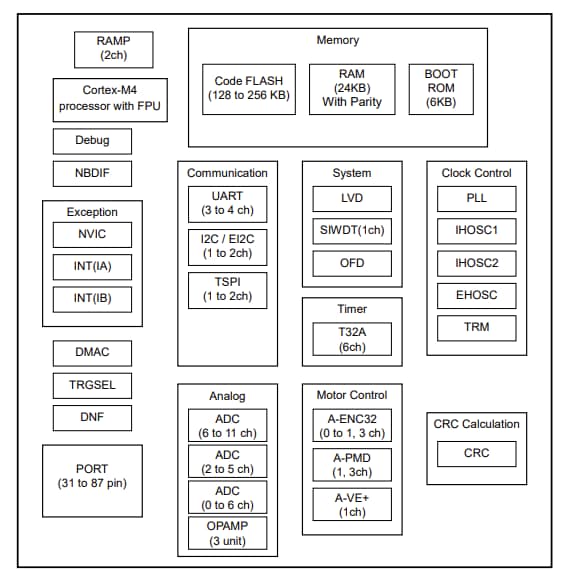

ブロック図
