Vishay / Dale IHXL2000VZ-31業務用スルーホールインダクタ
Vishay / DaleIHXL2000VZ-31業務用スルーホールインダクタは、大電流に対応し、+155°Cまでの高温定格を備えています。IHXL2000VZ-31は、50.8mmx50.8mmx21.7mmのパッケージで提供され、以前のIHXL-5Aモデルと比較して、コア損失を20%削減するために改善されたコア材質を特徴としています。これらのVishay/Dale商用インダクタの合金構造は、優れた磁気シールドと高熱伝導性を発揮し、ホットスポットを最小限に抑えます。これらのインダクタには、ヒートシンクやアクティブ冷却コールドプレートを取り付けるための平らな表面が備わっています。IHXL2000VZ-31は、飽和せずに高い過渡電流スパイクを処理します。アプリケーションには、大電流バッテリ充電、ブラシレスDCモータ(BLDC)、DC-Linkフィルタ、その他があります。
特徴
- 最大+155°Cまでの高温定格
- 50.8mm x 50.8mm x 21.7mmサイズ
- 旧IHXL-5Aモデルに比べてコア損失の20%低減を目的に改善されたコア材料
- 優れた磁気シールドおよびホットスポットを最小限に抑える高熱伝導性のための合金構造
- ヒートシンクまたはアクティブ冷却コールドプレートの取付を目的としたフラット表面
- 飽和せずに大過渡電流スパイクを処理
アプリケーション
- 大電流バッテリ充電
- BLDC
- DCリンクフィルタ
- 差動モードチョーク
- ブースト力率補正チョーク
- 太陽光/風力発電
仕様
- 1.2μH～10μHのインダクタンス
- +25°CでのDC抵抗
- 0.14mΩ〜0.82mΩ（標準）
- 0.15mΩ～0.86mΩ（最大）
- 熱定格電流DC（標準）
- 83A～209A（40°C上昇）
- 118A～315A（80°C上昇）
- 飽和電流DC（標準）
- 83A～243A（20%ドロップ）
- 123A～349A（30%ドロップ）
- 5.1MHz ~ 19.1MHz SRF (標準）

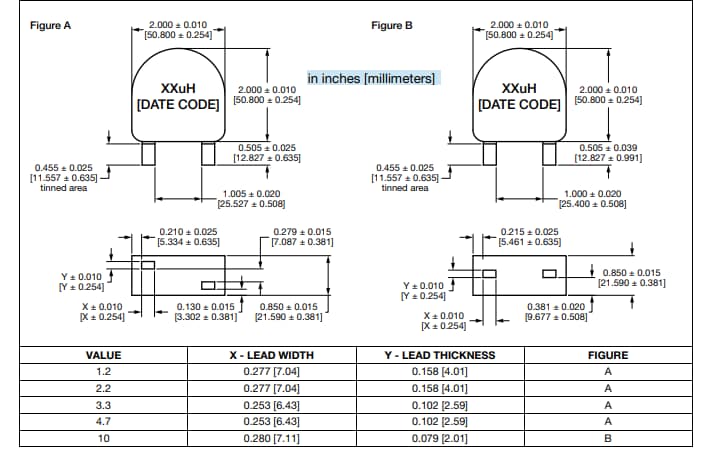

寸法
公開: 2025-06-27
| 更新済み: 2025-07-08
