Vishay / Thin Film DFNデュアル・フラット薄膜レジスタ・ネットワーク
Vishay DFNおよびDFN分周器デュアル・フラット・ノー・リード・モールド高精度薄膜表面実装レジスタ・ネットワークは、絶縁高精度薄膜レジスタが特徴で、0.8mmピッチ4mm x 4mmデュアル・フラット・ノーリード・パッケージに実装されています。このネットワークは、従来のSOICパッケージに比べてボードが50%節約されています。Vishay DFNレジスタ・ネットワークは、ユニティ・ゲイン・オペレーショナル・アンプで、厳しいTCトラッキングと温度に対する厳しい比許容差が必要となります。DFN分周器レジスタには、広い比範囲が備わっています。
特徴
- DFN
- 0.8mmリード・ピッチ
- J-STD-020に準拠したMSL level 1
- 薄型1mmシート高
- SOICパッケージに比べて50%省ボードの小型4mm x 4mmサイズ
- 100Ω～100kΩの広い抵抗範囲を利用可能
- カスタム構成を利用可能
- 低TCR±25ppm、±3ppmにTCRトラッキング
- ±0.025%の相対許容差
- DFN分周器
- 0.8mmリード・ピッチ
- J-STD-020に準拠したMSL level 1
- 薄型1mmシート高
- SOICパッケージに比べて50%省ボードの小型4mm x 4mmサイズ
- 低TCR±25ppm、±5ppmにTCRトラッキング

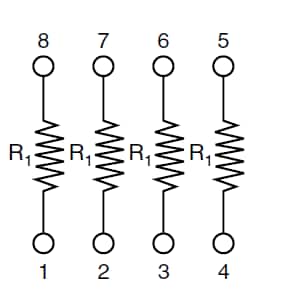

DFNのスキーム図

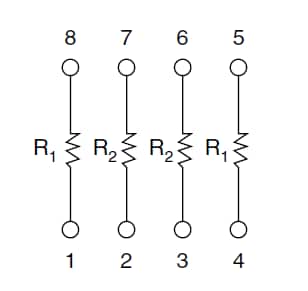

DFN分周器のスキーム図
View Results ( 21 ) Page
| 部品番号 | 説明 | シリーズ | 抵抗値 |
|---|---|---|---|
| DFNA10-1T5 | 抵抗器ネットワークおよびアレイ Precision Thin Film 10 kOhms, 1 kOhms (R1/R2) 0.1%, 25PPM, 100V | DFN (Divider) | 10 kOhms, 1 kOhms |
| DFNA1003AT5 | 抵抗器ネットワークおよびアレイ 100Kohms 0.1%ABS 0.05% RATIO | DFN | 100 kOhms |
| DFNA1001AT5 | 抵抗器ネットワークおよびアレイ 1Kohms 0.1%ABS 0.05% RATIO | DFN | 1 kOhms |
| DFNA5002AT5 | 抵抗器ネットワークおよびアレイ 50Kohms 0.1%ABS 0.05% RATIO | DFN | 50 kOhms |
| DFNA1002AT5 | 抵抗器ネットワークおよびアレイ 10Kohms 0.1%ABS 0.05% RATIO | DFN | 10 kOhms |
| DFNA1002DT1 | 抵抗器ネットワークおよびアレイ 10K OHM .5%/0.1% 8PIN | DFN | 10 kOhms |
| DFNA100-1T1 | 抵抗器ネットワークおよびアレイ DFNA 100K 1K 0.1%ABS 0.05%RATIO T1 e3 | DFN (Divider) | 1 kOhms, 100 kOhms |
| DFNA100-1T5 | 抵抗器ネットワークおよびアレイ 100K 1K 0.1%ABS 0.05% RATIO | DFN (Divider) | 1 kOhms, 100 kOhms |
| DFNA1001ATS | 抵抗器ネットワークおよびアレイ DFNA 1K 0.1%ABS 0.05%RATIO TS e3 | DFN | 1 kOhms |
| DFNA1002AT3 | 抵抗器ネットワークおよびアレイ DFNA 10K 0.1%ABS 0.05%RATIO T3 e3 | DFN | 10 kOhms |
