Vishay / Dale IHLP1212-EZ-1Zパワーインダクタ
Vishay/Dale IHLP1212-EZ-1Zパワーインダクタは低DCRインダクタで、高さ1.2mm、1.5mm、2mmのプロファイルでご用意があります。これらのインダクタは磁気シールドされており、飽和なしで高過渡電流スパイクに対応します。IHLP®パワーインダクタには3mmx3mmフットプリントが備わっています。IHLP1212-EZ-1Zパワーインダクタは、薄型DC/DCコンバータ、バッテリー駆動機器、電力線ノイズ対策およびフィルタリング用途でのエネルギーストレージに使用されます。
特徴
- 低DCR
- 磁気シールド構造
- 飽和せずに大過渡電流スパイクを処理
- 3つの高さプロファイル（1.2mm、1.5mm、2mm）でご用意あり
- フットプリント：3mm x 3mm
- 無鉛、ハロゲンフリー
- RoHS準拠
アプリケーション
- 薄型DC/DCコンバータ用のエネルギー貯蔵
- バッテリ駆動デバイス
- 電力線のノイズ抑制とフィルタリング

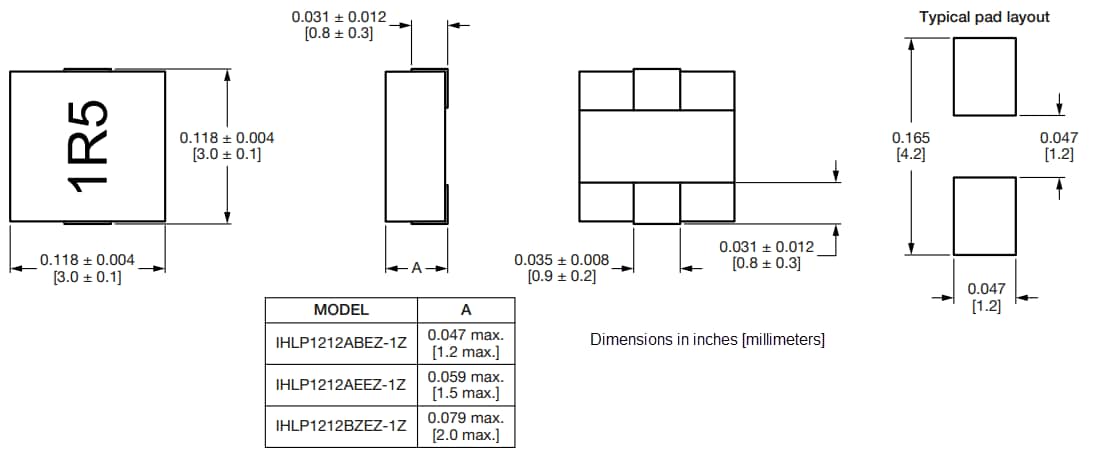

寸法
View Results ( 24 ) Page
| 部品番号 | データシート | インダクタンス | 公差 | 長さ | 幅 | 高さ | 遮蔽 |
|---|---|---|---|---|---|---|---|
| IHLP1212AEEZR22M1Z |  |
220 nH | 20 % | 3 mm | 3 mm | 1.5 mm | Shielded |
| IHLP1212BZEZR68M1Z | |
680 nH | 20 % | 3 mm | 3 mm | 2 mm | Shielded |
| IHLP1212BZEZR88M1Z | |
880 nH | 20 % | 3 mm | 3 mm | 2 mm | Shielded |
| IHLP1212ABEZR22M1Z | |
220 nH | 20 % | 3 mm | 3 mm | 1.2 mm | Shielded |
| IHLP1212BZEZR56M1Z | |
560 nH | 20 % | 3 mm | 3 mm | 2 mm | Shielded |
| IHLP1212AEEZR68M1Z | |
680 nH | 20 % | 3 mm | 3 mm | 1.5 mm | Shielded |
| IHLP1212ABEZR33M1Z | |
330 nH | 20 % | 3 mm | 3 mm | 1.2 mm | Shielded |
| IHLP1212ABEZR47M1Z | |
470 nH | 20 % | 3 mm | 3 mm | 1.2 mm | Shielded |
| IHLP1212BZEZ1R2M1Z | |
1.2 uH | 20 % | 3 mm | 3 mm | 2 mm | Shielded |
| IHLP1212ABEZ1R0M1Z | |
1 uH | 20 % | 3 mm | 3 mm | 1.2 mm | Shielded |
公開: 2025-05-21
| 更新済み: 2025-06-02
