Vishay Semiconductors MXP120A MaxSiC™ 1200V NチャネルMOSFET
Vishay Semiconductors MXP120A MaxSiC™ 1200V Nチャネル MOSFET は、ドレイン・ソース間電圧1200V、高速スイッチング、3μsの短絡耐性を備えています。最大許容損失は56W〜268W (Tc=25°C)、連続ドレイン電流は10.5A〜52A (Tc=25°C) です。MXP120A MaxSiC™ 1200V NチャネルMOSFETはハロゲンフリーで、TO-247 3L、TO-247 4L、TO-263 7Lパッケージで提供されます。これらのMOSFETは、チャージャー、補助モータドライブ、DC/DCコンバータで使用されます。
特徴
- 高速スイッチング速度
- 短絡耐久時間: 3μs
- 1,200Vドレイン-ソース間電圧
- 最大許容損失 (Tc=25°C)：56W～268W
- 連続ドレイン電流 (Tc=25°C)：10.5A～52W
- 動作時ジャンクション温度範囲：-55°C～150°C
- リードフリー、ハロゲンフリー
- パッケージ：TO-247 3L、TO-247 4L、またはTO-263 7L
- RoHS準拠
アプリケーション
- 充電器
- DC/DCコンバータ
- 補助モータ駆動
ビデオ

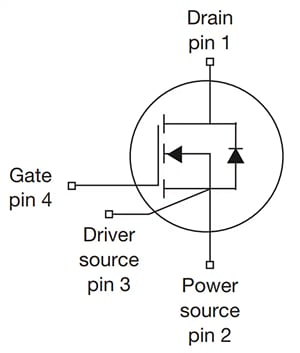

ピン図
公開: 2024-08-12
| 更新済み: 2026-02-13
