Vishay WKPシリーズ・ライン定格セラミック・ディスク・コンデンサ

Vishay WKPシリーズACライン定格セラミック・ディスク・コンデンサは、IEC 60384-14 4th Editionに準拠しています。高い信頼性が備わっている単層ACディスク安全コンデンサ、Class X1 (760VAC)、Class Y1 (500VAC) は、さまざまなリード・スタイルでご用意があります。WKPシリーズは、IEC 60384-14.4に準じたX1およびY1、Across-the-line、Line-by-pass、アンテナ結合アプリケーションに最適です。

特徴

  • IEC 60384-14 4th editionに準拠
  • 高信頼性
  • 広範なさまざまなリードスタイル
  • 単層ACディスク安全コンデンサ

アプリケーション

  • IEC 60384-14.4準拠のX1、Y1
  • ライン全体
  • ラインバイパス
  • アンテナカップリング

仕様

  • 容量範囲: 33pF～4.7nF
  • 定格電圧:
    • X1: 760VAC、50Hz（IEC 60384-14.4）、760VAC、50Hz / 60Hz（米国/UL/CSA 60384-14）
    • Y1: 500VAC、50Hz（IEC 60384-14.4）、500VAC、50Hz / 60Hz（米国/UL/CSA 60384-14）
  • 許容差: ±10%、±20%
  • 絶縁抵抗@ 500VDC: ≥10,000MΩ
  • 温度範囲: -40°C～+125°C

クイック・リファレンス・データ

Vishay WKPシリーズ・ライン定格セラミック・ディスク・コンデンサ

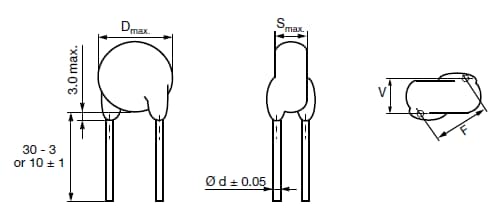

寸法

Vishay WKPシリーズ・ライン定格セラミック・ディスク・コンデンサ
View Results ( 98 ) Page
部品番号 直径 リード線の直径 静電容量
WKP222MCPERUKR 13 mm 0.8 mm 2.2 nF
WKP102MCPEF0KR 10 mm 0.8 mm 1 nF
WKP102MCPDJ0KR 10 mm 0.8 mm 1 nF
WKP102MCPEJ0KR 10 mm 0.8 mm 1 nF
WKP152MCPEJ0KR 12 mm 0.8 mm 1.5 nF
WKP221MCPERUKR 8 mm 0.6 mm 220 pF
WKP471MCPEF0KR 8 mm 0.6 mm 470 pF
WKP472MCPERYKR 18 mm 0.8 mm 4.7 nF
WKP101MCPEF0KR 8 mm 0.6 mm 100 pF
WKP102MCPED0KR 10 mm 0.8 mm 1 nF
公開: 2019-02-19 | 更新済み: 2024-01-04
