Vishay Semiconductors KBPE0480 SIP (Single In-Line) ブリッジ整流器
Vishay Semiconductors KBPE0480 単相SIP (Single In-Line) ブリッジ整流器は、低い順方向電圧降下特性を持ち、KBPパッケージで提供されます。このデバイスは、ピーク逆方向電圧800V、定格平均順電流 [IF(AV)] 4Aが特長です。Vishay Semiconductors KBPE0480 単相SIP (Single In-Line) ブリッジ整流器は、電子機器、急速充電器、アダプタ、家電製品などのAC/DC全波ブリッジ整流用途に適した汎用品です。
特徴
- 規格認証 UL 申請番号E54214
- 酸化膜プレーナチップ構造
- 低い順方向電圧降下
- はんだディップ：+275°C(Max.) 10秒、JESD 22-B106に準拠
- プリント回路基板に最適
- 高サージ電流能力
- 高いケース絶縁耐力：1500VRMS
アプリケーション
- 電子デバイス
- 急速充電器
- アダプター
- 家電製品
仕様
- 平均順方向電流：4A
- ピーク逆電圧 (VRRM)：800V
- ピーク順方向サージ電流 (IFSM)：130A(Max.)
- 逆方向電流 (IR)：5μA～17.5μA (VR = 800V、TJ = +125°C)
- 順方向電圧 (VF)：0.68V(Typ.) (IF = 2A、TA = +125°C)
- +175°C TJ(Max.)
- KBPパッケージ
- インライン回路構成
- 外装樹脂はUL 94 V-0難燃性評価に適合
- ベース型番「-M3」はハロゲンフリー、RoHS準拠、産業用グレード
- 端子はつや消し錫メッキ端子/リードで、J-STD-002およびJESD22-B102に準じたはんだ付けプロセスに適合
- 末尾が「M3」の製品はJESD 201 Class 1Aウィスカ試験に適合
- 本体に極性表示あり

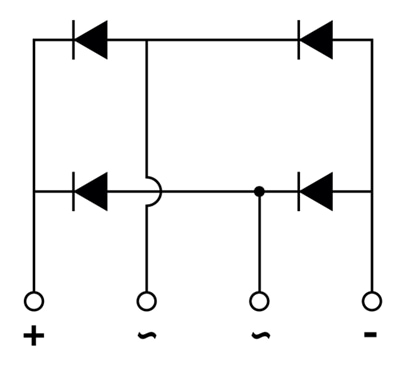

回路図

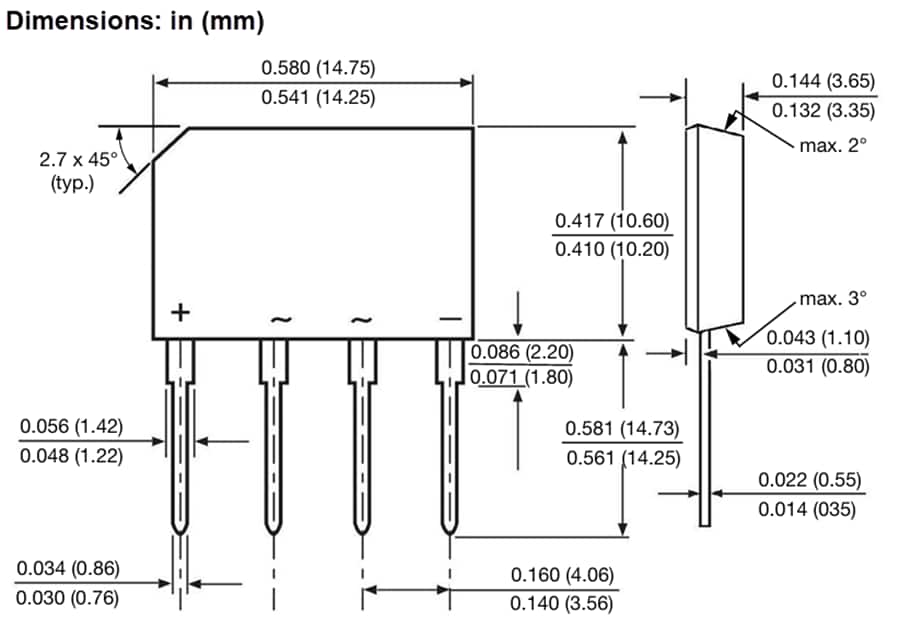

寸法
