Vishay Semiconductors SE45124/SE50124 高耐圧SMD整流器

Vishay Semiconductors SE45124/SE50124 高耐圧SMD（表面実装）整流器は、優れた放熱性と高いサージ電流耐性を備えています。繰り返しピーク逆電圧 (VRRM) 1200Vが特長で、定格平均順電流 (IF(AV)) は45A（SE45124）および50A（SE50124）です。Vishay Semiconductors SE45124/SE50124 高耐圧SMD整流器は、EV/HEV用大出力モータの還流ダイオード、単相/三相ブリッジ整流回路、高耐圧ブロッキング用に使用されます。

特徴

  • 優れた消散
  • 酸化膜プレーナチップ構造
  • 高サージ電流能力
  • 超低順方向導通
  • 高ジャンクション温度対応
  • 高ESD耐性
  • 高アバランシェ機能
  • J-STD-02に準じたMSL 1に適合、LF最大ピーク+245°C
  • AEC-Q101適合

アプリケーション

  • EV/HEV大出力モータ用還流ダイオード
  • 単相/三相ブリッジ整流回路
  • 高耐圧ブロッキングダイオード

仕様

  • 平均順方向電流 [IF(AV)]：45A (SE45124)、50A (SE50124)
  • ピーク逆電圧 (VRRM)：1200V
  • ピーク順方向サージ電流 (IFSM)：700A (Max.)
  • 逆方向電流 (IR)：10μA (VR = 800V、TJ = +125°C)
  • 順方向電圧 (VF)
    • SE45124 - 1.05V(Typ.) (IF = 45A、TA = +125°C)
    • SE50124 - 1.08V(Typ.) (IF = 50A、TA = +125°C)
  • +175°C TJ(Max.)
  • DO-218ABパッケージ
  • 単一の回路構成
  • 外装樹脂はUL 94 V-0難燃性評価に適合
  • ベース型番「-M3」はハロゲンフリー、RoHS準拠、商用グレード
  • ベースP/NHM3は、ハロゲンフリー、RoHS準拠、AEC-Q101認定
  • 端子はつや消し錫メッキ端子/リードで、J-STD-002およびJESD22-B102に準じたはんだ付けプロセスに適合
  • 末尾が「M3」と「HM3」の製品はJESD 201 Class 2ウィスカ試験に適合
  • 本体に極性表示あり

回路図

回路図 - Vishay Semiconductors SE45124/SE50124 高耐圧SMD整流器

寸法

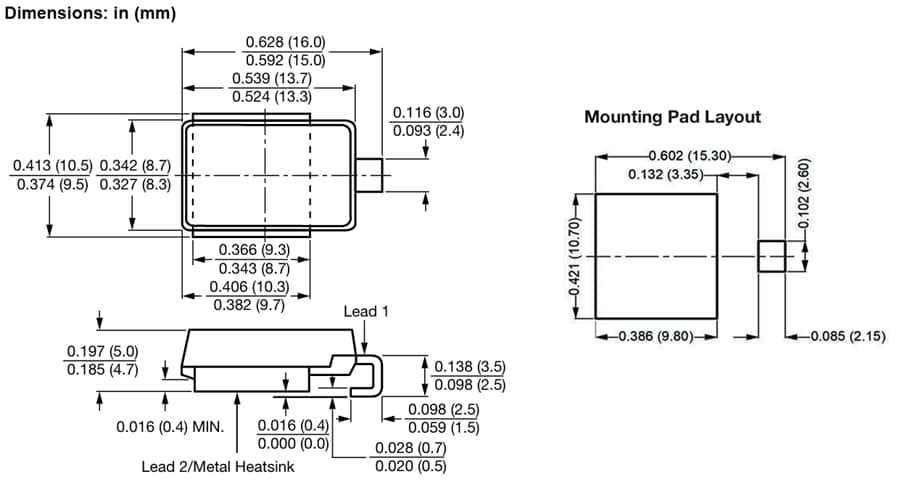

機械図面 - Vishay Semiconductors SE45124/SE50124 高耐圧SMD整流器
