Vishay Semiconductors TCMT111x フォトトランジスタ出力フォトカプラ

Vishay Semiconductors TCMT111x シングルチャネル フォトトランジスタ出力フォトカプラは、ガリウム砒素赤外発光ダイオードと光学的に結合されたフォトトランジスタを、4ピンパッケージ内にを内蔵しています。これらのデバイスは、AC絶縁試験電圧3750VRMS、低いカップリング容量0.3pF(Typ.) が特長です。Vishay Semiconductors TCMT111xは、-40°C～+110°Cの広い周囲温度範囲 (Tamb) で動作し、電流伝達率 (CTR) は部品番号ごとに異なるグループを選択できます。

特徴

  • -40°C～+110°Cの広い周囲温度範囲
  • 政府機関の承認
    • UL 1577
    • cUL
    • DIN EN 60747-5-5 (VDE 0884-5)
    • CQC
    • BSI
    • FIMKO
  • 低背パッケージ（ハーフピッチ）
  • AC絶縁試験電圧：3750VRMS
  • 低いカップリング容量：0.3pF(Typ.)
  • 電流伝達率 (CTR) によるグループ分け
  • CTRの低温度係数

アプリケーション

  • プログラマブルロジックコントローラ
  • モデム
  • 留守番電話
  • 一般的なアプリケーション

仕様

  • CTR %
    • TCMT1110 (VCE = 5V、IF = 5mA)：50%/600% (min/max)
    • TCMT1113 (VCE = 5V、IF = 10mA)：100%/200% (min/max)
    • TCMT1116 (VCE = 5V、IF =5mA)：100%/300% (min/max)
    • TCMT1117 (VCE = 5V、IF = 5mA)：80%/160% (min/max)
    • TCMT1118 (VCE = 5V、IF = 5mA)：130%/260% (min/max)
    • TCMT1119 (VCE = 5V、IF = 5mA)：200%/400% (min/max)
  • 逆電圧 (VR)：6V
  • 順方向電流 (IF)：50mA
  • 順方向サージ電流 (IFSM) (tP ≤ 10μs)：1.5A
  • 電力損失(Pdiss)：80mW
  • ジャンクション温度 (Tj)：+125°C

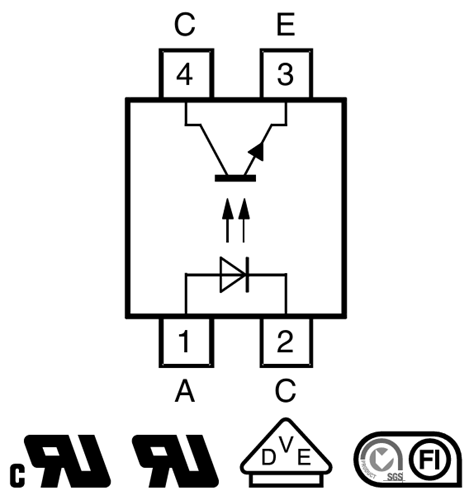

回路図

回路図 - Vishay Semiconductors TCMT111x フォトトランジスタ出力フォトカプラ

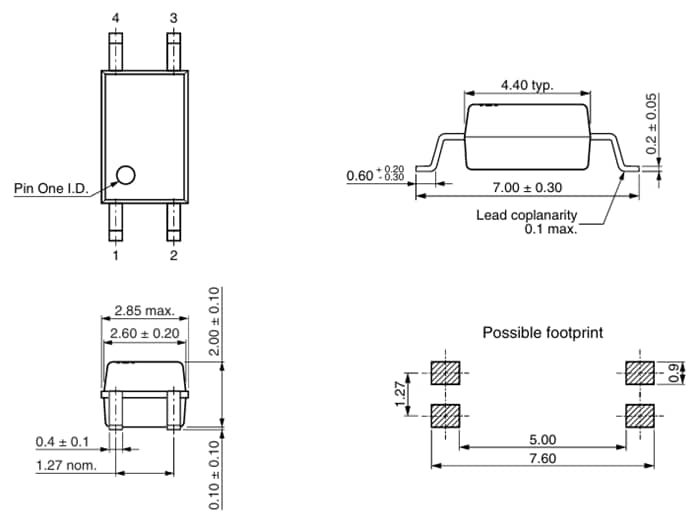

寸法

機械図面 - Vishay Semiconductors TCMT111x フォトトランジスタ出力フォトカプラ
