AMD / Xilinx Zynq® UltraScale+RFSoC ZCU111評価キット

Xilinx Zynq® UltraScale+™ RFSoC ZCU111評価用キットは、Zynq UltraScale+ RFSoC ZCU28DRデバイスの評価のために設計されています。ZCU111評価キットは、迅速で総合的なアナログ・デジタル・シグナルチェーンプロトタイピングプラットフォームです。

ZCU111評価ボードを使用すると、統合されたRF-DAC およびRF-ADC機能、ソフトデシジョン前方誤り訂正（SDFEC）、クワッド・コアArm® Cortex™-A53処理システム（PS）およびデュアルコアARM Cortex-R5リアルタイム・プロセッサなどのFPGAファブリックおよびRFSoC機能の評価を行うことが可能です。ZCU111評価ボードは、DDR4メモリ、ネットワークインターフェイス、FMC+拡張ポート、RF-FMCインターフェイスへのアクセスなどの、設計開発に必要なボードレベルの多くの共通機能が装備されています。

UltraScale+ RFSoC ZCU111評価キットには、箱から取り出してすぐに使えるFMC XM500バラン変圧器アドオンカードが含まれ、信号分析やループバック評価に対応しています。アドオンカードには、オンボードの高周波数および低周波数バラン、カスタムバラン用SMA、フィルタリングが含まれます。

特徴

  • XCZU28DR-2FFVG1517E RFSoC搭載Zynq UltraScale+ RFSoC ZCU111評価ボード　
  • プログラマブルロジック(PL)に取り付けた4GB、64ビット、2666MT/SのDDR4コンポーネント
  • プロセッササブシステムに接続（PS）された4GB 64ビット、2400MT/sのDDR4 SODIMM
  • 最大4 SFP/SFP+/zSFP+/SFP28モジュールをサポートする、Ganged SFP28ケージ
  • USB3、ディスプレイポート、SATA
  • I/O拡張用のFPGAメザニンカード（FMC+）インターフェイスで、33Gb/s GTYトランシーバ12台とユーザ定義の34の差動入出力信号が含まれます。
  • バランに対して4 DAC/4 ADC、SMAに対して4 DAC/4 ADCの、XM500 RFMCバラン変圧器アドオンカード、

キット内容

  • ZCU111ベースボード
  • XM500バランカード
  • SMAケーブル
  • USBケーブル
  • SDカード
  • 電源とパワーケーブル
  • イーサネットケーブル
  • フィルタ

その他の資料

ビデオ

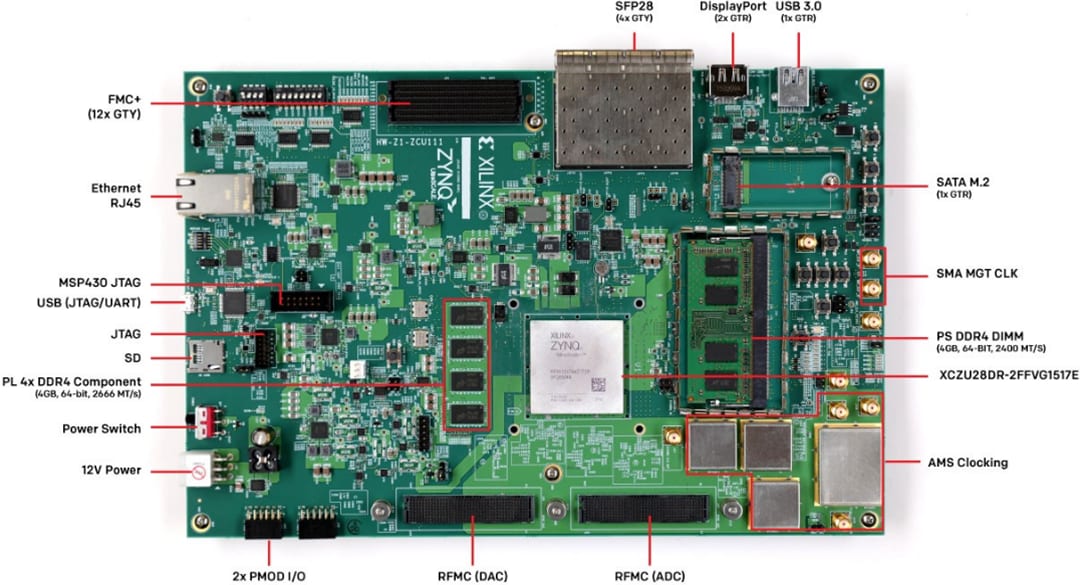

ボード・レイアウト

AMD / Xilinx Zynq® UltraScale+RFSoC ZCU111評価キット

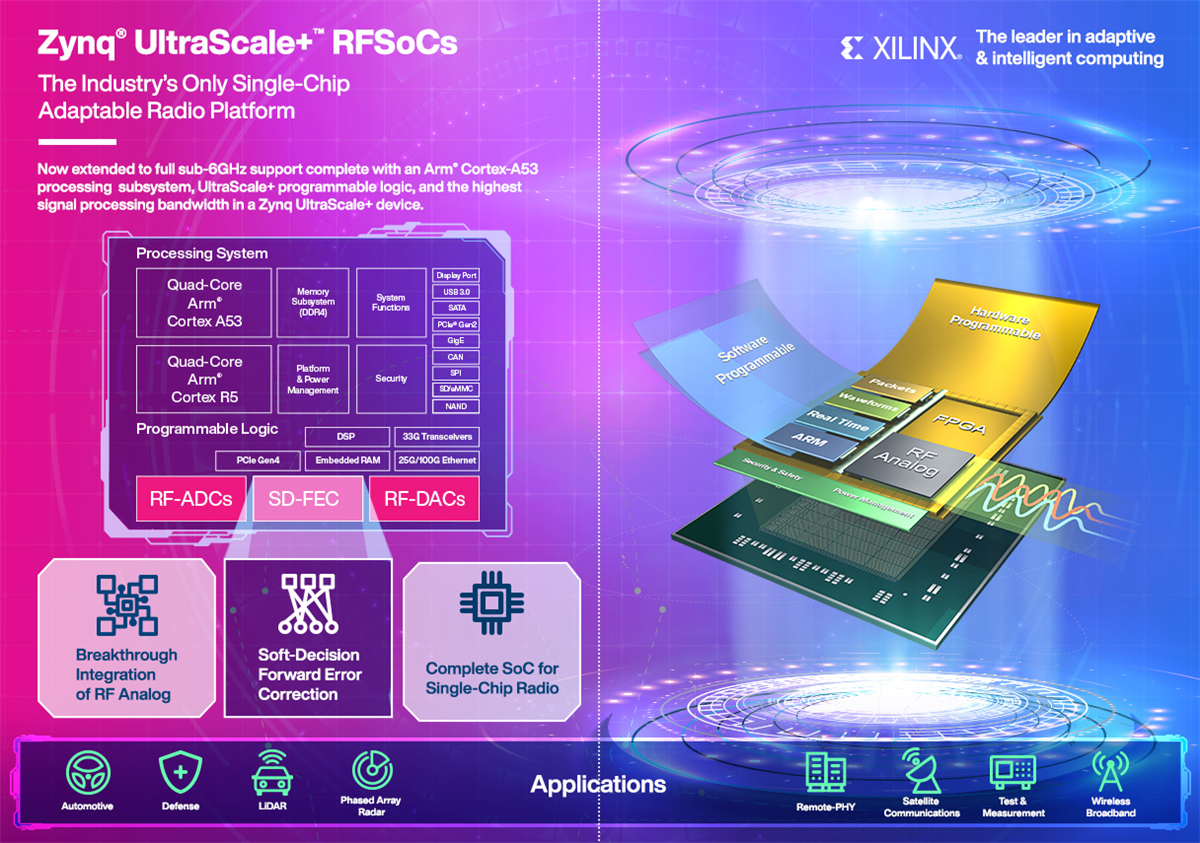

Infographic

インフォグラフィック - AMD / Xilinx Zynq® UltraScale+RFSoC ZCU111評価キット
