Analog Devices Inc. LT83201降圧型超低ノイズレギュレータ
Analog Devices LT83201降圧型超低ノイズレギュレータは、超低ノイズリファレンスとSilent Switcher®アーキテクチャを組み合わせるように設計されており、高い効率性と優れた広帯域ノイズ性能の両方を達成できます。革新的な超低ノイズアーキテクチャによって、スイッチングレギュレータでの比類のない低周波数（0.1Hz ～ 100kHz）出力ノイズ性能が実現します。出力電圧は、単一のレジスタでプログラミングでき、結果として出力電圧の影響を受けない事実上一定の出力ノイズがもたらされます。
Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、EMI放射を最小限に抑えます。Analog Devices LT83201は、同期スイッチング・レギュレータの高い変換効率によって効果が得られる、ノイズの影響を受けやすいアプリケーションに最適です。
特徴
- サイレントスイッチャ3 アーキテクチャ
- 4μVRMSの超低RMSノイズ（10Hz ～ 100kHz）
- 10kHzで4nV/√Hzの超低スポットノイズ
- 超低EMI排出
- 超高速過渡応答：過渡回復時間1μs未満
- 高周波数での高い効率性
- 2MHzで最大94%の効率性、12VIN～5VOUT
- 4MHzで最大92%の効率性、12VIN～5VOUT
- 入力電圧範囲2.8V～18V
- 0V ～（VIN ～ 0.5V）出力電圧範囲（ユニティゲイン構成最大13V出力）
- 最大連続出力電流：1A
- 13ns高速（最短）スイッチON時間
アプリケーション
- RF電源：PLL、VCO、ミキサー、LNA、PA
- 低ノイズ計器
- 高速/高精度ADC/DAC
- 汎用電源

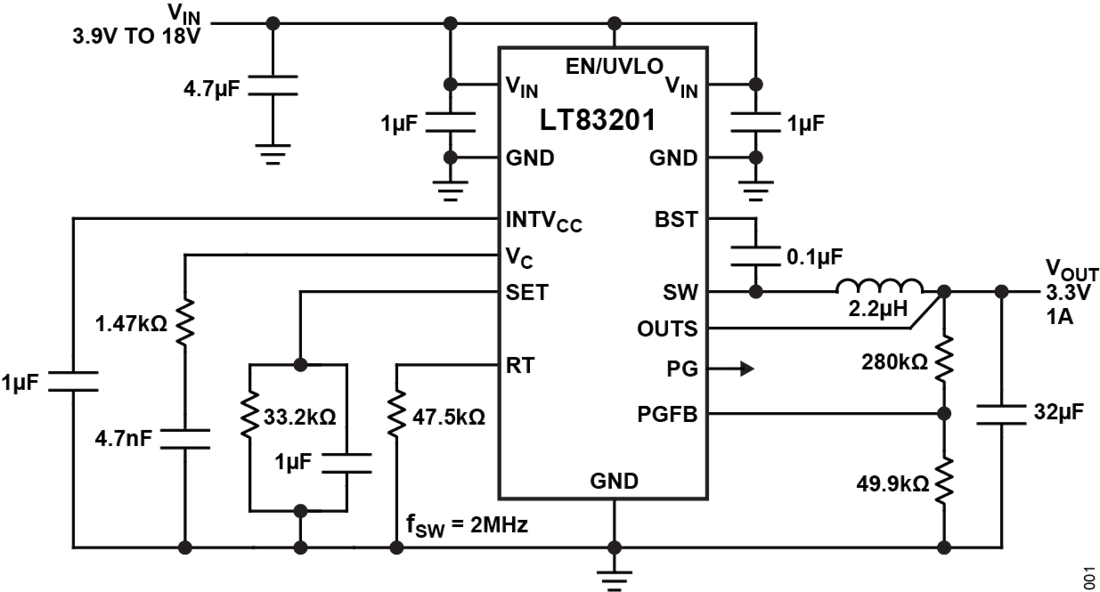

代表的なアプリケーション
関連のある降圧型レギュレータ
Analog Devices Inc. LT83401/LT83402降圧レギュレータ
Silent Switcherアーキテクチャを用いた超低ノイズリファレンスを組み込むように設計されています。
